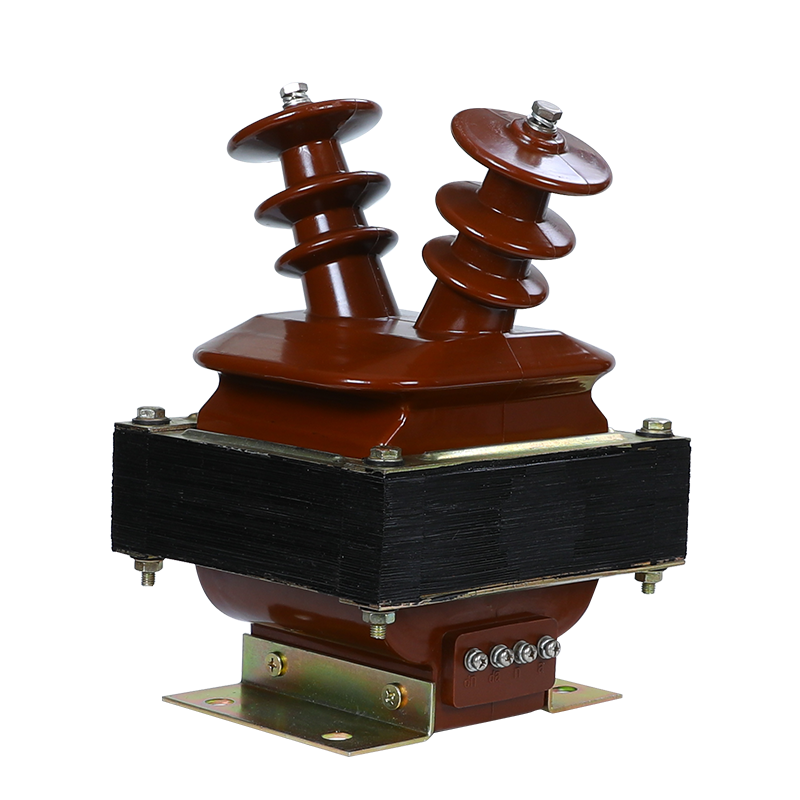

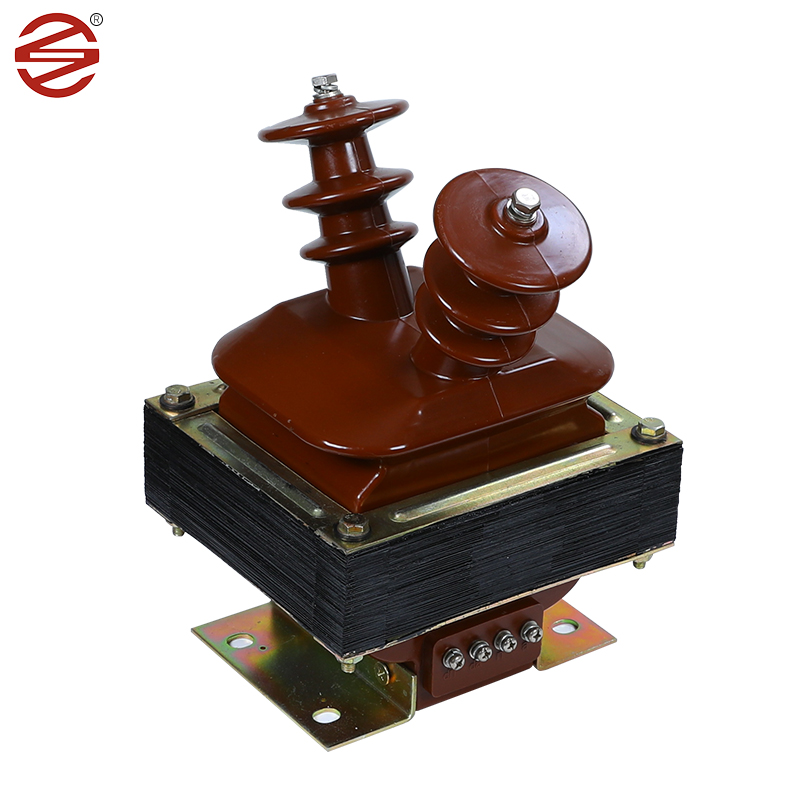

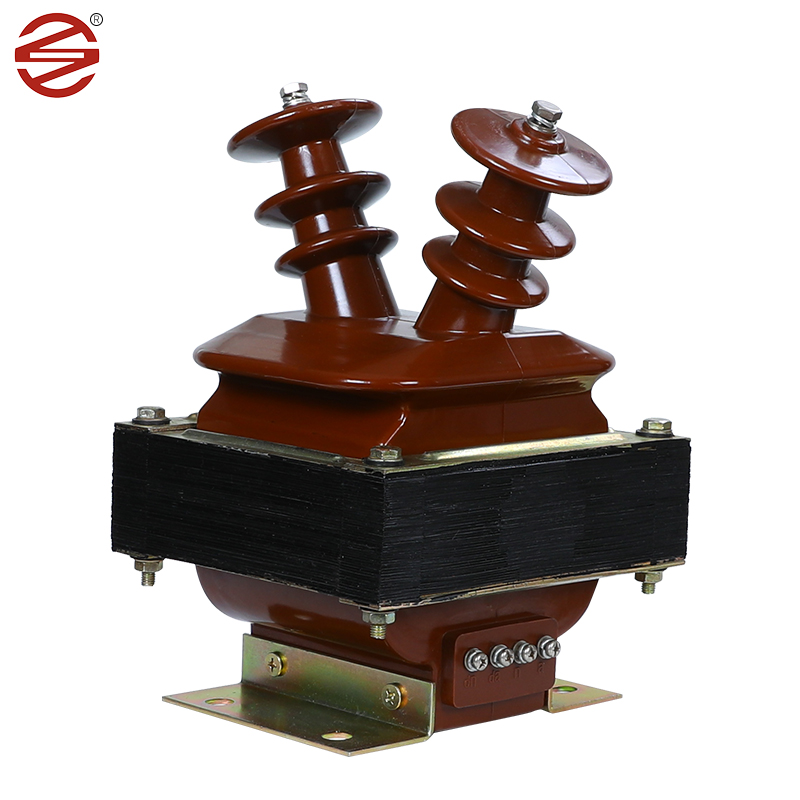

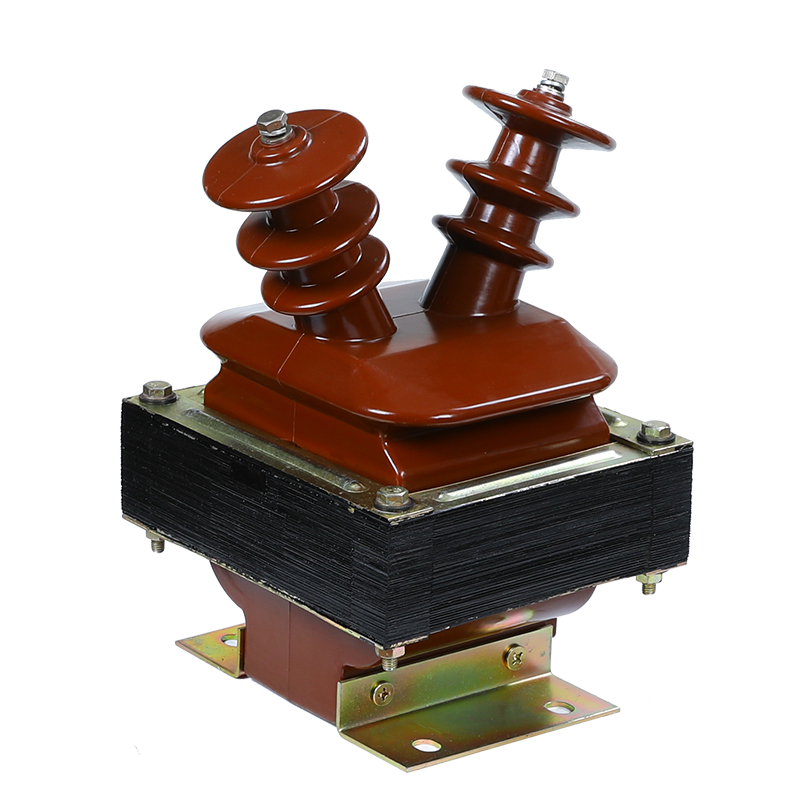

10-kV-Spannungstransformator

Der von DAHU ELECTRIC hergestellte 10-kV-Spannungstransformator spielt eine Schlüsselrolle im Innenschaltschrank und bietet eine leistungsstarke Lösung für Strommessung, elektrische Energieüberwachung und Schutzrelais in einphasigen und dreiphasigen Wechselstromsystemen. Diese Systeme arbeiten nahtlos bei Frequenzen von 50 Hz oder 60 Hz und erfüllen eine Vielzahl elektrischer Anforderungen für Gerätespannungen bis zu 12 kV.

Anfrage absenden

Produktbeschreibung

Kaltgewalzte Siliziumstahlbleche: 10-kV-Spannungstransformatoren verwenden normalerweise kaltgewalzte Siliziumstahlbleche als Kern. Diese Materialien sind kaltgewalzt und verfügen über hervorragende magnetische Eigenschaften wie hohe Permeabilität und geringe Kernverluste, was sie ideal für Stromtransformatoren macht. Durch die Verwendung von kaltgewalztem Siliziumstahlblech als Kernmaterial kann der Stromwandler eine effiziente Energieübertragung erreichen und so die Effizienz des Systems verbessern. Im Vergleich zu anderen Materialien weisen kaltgewalzte Siliziumstahlbleche geringere Hystereseschleifen und Magnetisierungsverluste auf, was weniger Energieverschwendung und einen geringeren Stromverbrauch bedeutet.

Epoxidharz: Epoxidharz verfügt über hervorragende dielektrische Eigenschaften und mechanische Festigkeit und ist die erste Wahl als Isoliermaterial für 10-kV-Spannungstransformatoren. Epoxidgussteile bieten eine zuverlässige Isolierung, die interne Komponenten vor Stromausfällen und Umwelteinflüssen schützt.

Kupfer: Kupferleiter werden typischerweise für Wicklungen in 10-kV-Spannungstransformatoren verwendet. Diese Materialien bieten eine hohe elektrische Leitfähigkeit und mechanische Haltbarkeit und ermöglichen eine effiziente Übertragung von Stromsignalen bei gleichzeitiger Widerstandsfähigkeit gegen Betriebsbelastungen.

Material (Epoxidharz): 10-kV-Spannungswandler sind in Gehäusen aus Epoxidharz untergebracht. Epoxidharz verfügt über hervorragende Isolationseigenschaften und kann Strom- oder Spannungsübergänge wirksam verhindern, um den sicheren Betrieb des Stromkreises zu gewährleisten.

Es verfügt über eine hohe Temperaturbeständigkeit und kann sich an die Arbeitsanforderungen in Umgebungen mit hohen Temperaturen anpassen.

Es weist eine gute Korrosionsbeständigkeit auf, kann der Erosion einiger chemischer Substanzen widerstehen und die Lebensdauer des Transformators verlängern.

Es verfügt über eine gute Dichtungsleistung, sodass der Epoxidtransformator normalerweise eine gute Wasser- und Feuchtigkeitsbeständigkeit aufweist und für den Einsatz in feuchten Umgebungen geeignet ist.

Im Vergleich zu herkömmlichen Öltransformatoren haben Epoxidtransformatoren im Allgemeinen ein geringeres Gewicht und sind einfach zu installieren und zu warten.

Produktüberlegenheit

Unsere Produktbeschichtung von Schrauben und Bodenplatte erreicht 8 µm/min, was feuchtigkeitsbeständiger und rostfreier ist. Der Glanz ist besser.

1.	Anwendung	Dosierung
2.	Installation	Drinnen.
3.	Isolierung	Gießharz
4.	Typ	Spannungsinduktion
5.	Konstruktion	Trockener Epoxidharzguss
6.	Anzahl der Phasen	Einzelphase (1 Satz = 3 Stück)
7.	Frequenz	50 Hz
8.	Montage montiert	Unterstützung auf der Portalstruktur montiert
9.	Primäre Nennspannung des Systems	11 kV (Phase zu Phase)
10.	Maximale Primärspannung des Systems	12 kV (Phase zu Phase)
11.	Systemerdlinge	Effektiv geerdet
12.	Grundisolierung (Impulsfestigkeit). Stromspannung)	75 kV
13.	Netzfrequenzfestigkeitsspannung	28 kV
14.	Das neutrale Ende der Primärwicklung, z direkte Verbindung zur Erde	Isoliert, um 10 kV standzuhalten Niederfrequenztest.
15.	Art der Sekundärwicklung	Einzelwicklung
16.	Transformationsverhältnis	11 kV//3/0,11 kV/3
17.	Kriechstrecke	25 mm/kV (Minimum)
18.	Bewertete Sekundärbelastung	7,5 bis 10 VA
19.	Spannungsgrenzfaktor	1,2 kontinuierlich und 1,5 für 30 Sekunden
20.	Genauigkeitsklasse	0,2 für die Dosierung.
21.	Standard	Design, Herstellung, Prüfung, Installation und Die Leistung erfolgt nach aktuellem Stand Ausgaben von IEC 61869-1 und IEC 61869-3.
