11 kv pt

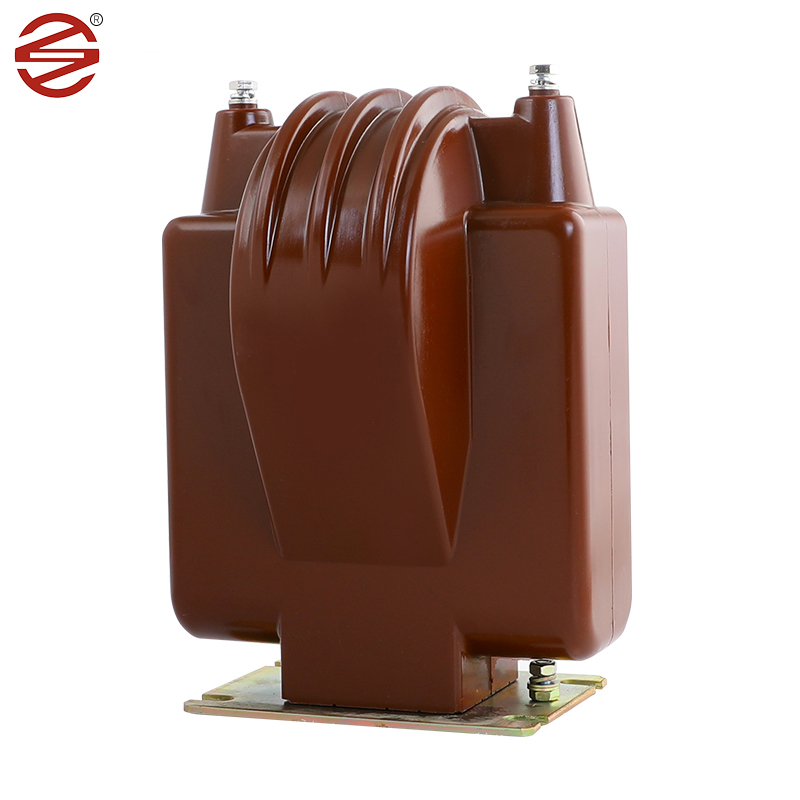

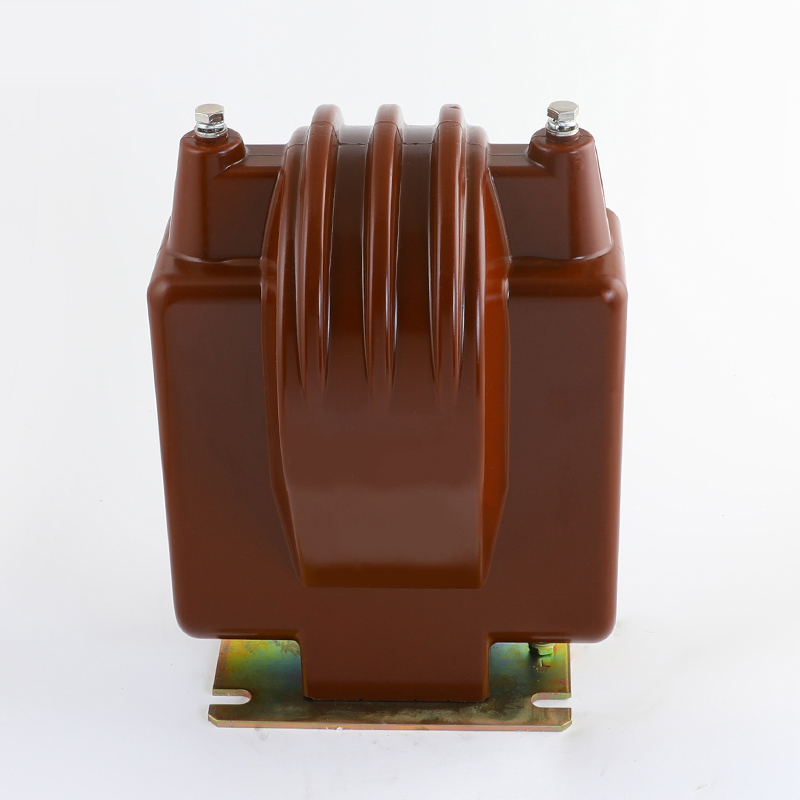

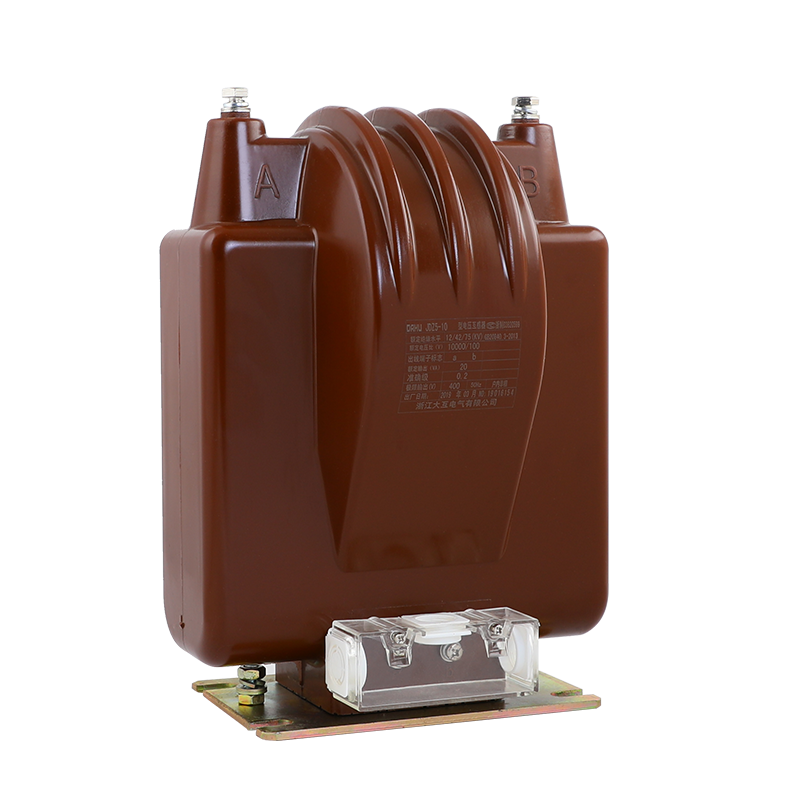

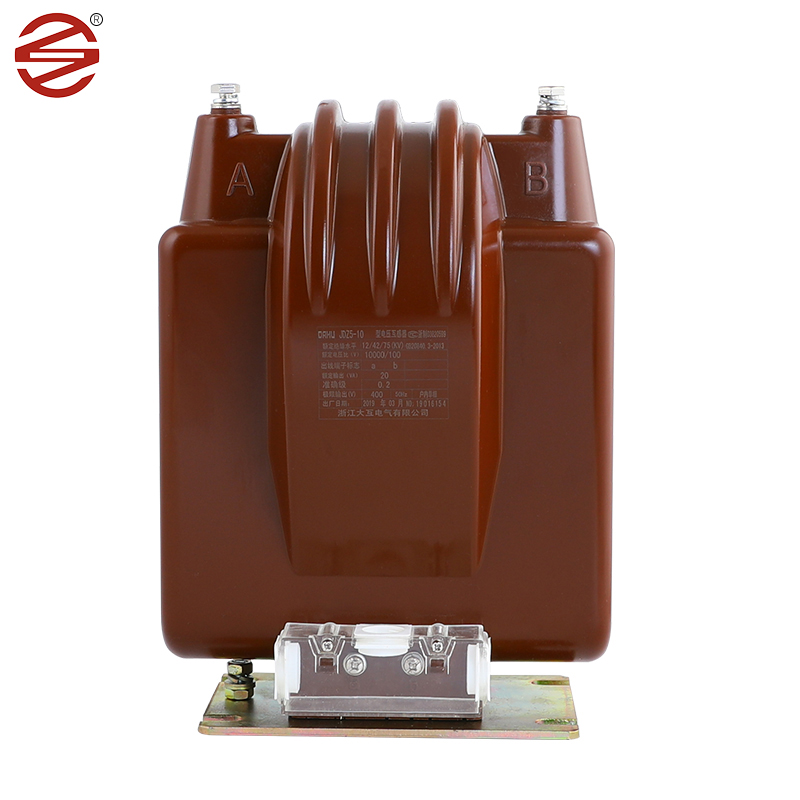

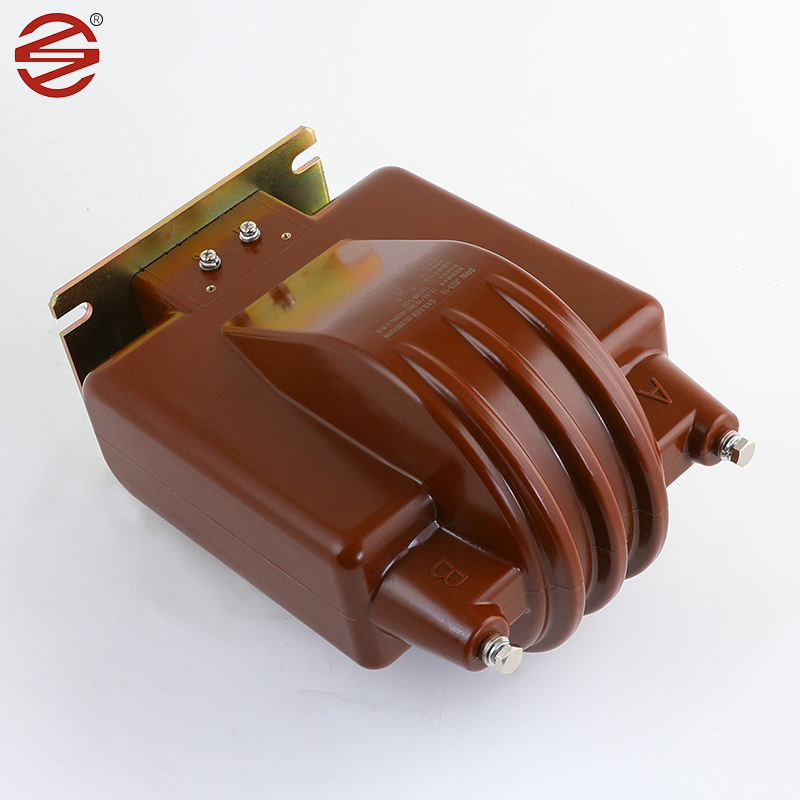

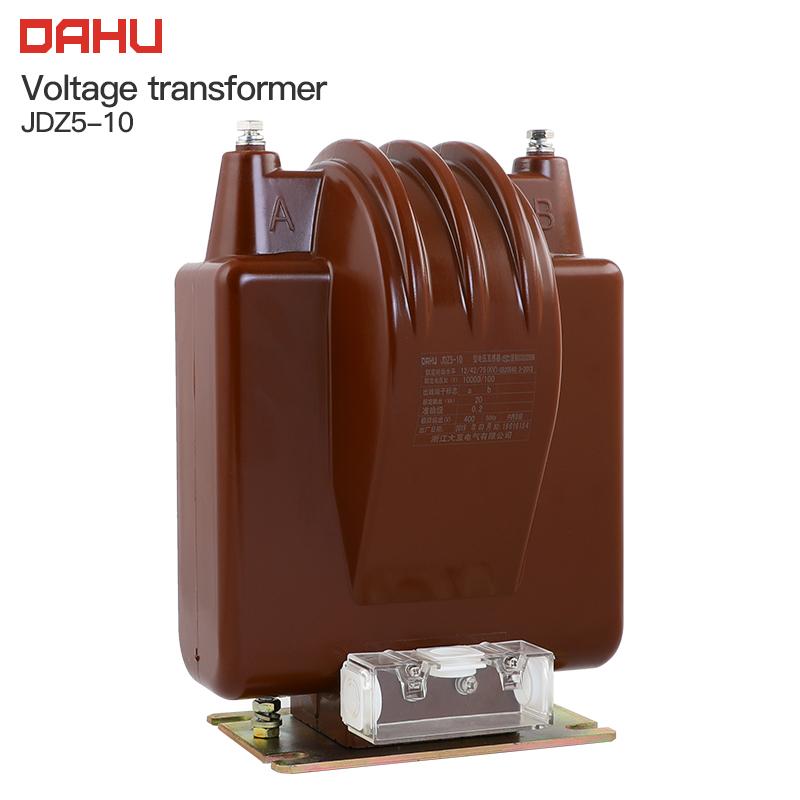

Das 11-kV-PT von Dahu Electric ist eine unverzichtbare Komponente im Innenschalterschrank und das Rückgrat der Spannungsmess-, Leistungsüberwachungs- und Schutzrelais in einphasigen und dreiphasigen Wechselstromsystemen. Das robuste Design und die präzise Funktionalität machen es zu einem wesentlichen Element, um die Sicherheit und Effizienz des elektrischen Betriebs zu gewährleisten.

Anfrage absenden

Produktbeschreibung

Kaltverrückte Siliziumstahlblätter: Wird als Kernmaterial in 11 kV pt verwendet. Diese Blätter sind kaltgerollt und besitzen außergewöhnliche magnetische Eigenschaften, einschließlich hoher Permeabilität und niedriger Kernverlust. Diese Eigenschaften machen sie für Spannungstransformatoren gut geeignet.

Durch die Verwendung von kaltgeschalteten Siliziumstahlblättern als Kernmaterial kann der Spannungstransformator eine effiziente Energieübertragung erzielen und damit die Effizienz des Gesamtsystems verbessern. Im Vergleich zu alternativen Materialien weisen kaltgeschwollte Siliziumstahlblätter niedrigere Hystereseschleifen und Magnetisierungsverluste auf, was zu einem verringerten Energieabfall und einem geringeren Stromverbrauch führt.

Epoxidharz: Epoxidharz hat ausgezeichnete dielektrische Eigenschaften und mechanische Stärke, die erste Wahl von 11 kV -Pt -Isolationsmaterial. Epoxy -Gussteile bieten zuverlässige Isolierung, die interne Komponenten vor elektrischen Abbau und Umweltfaktoren schützt.

Kupfer: Kupferleiter werden in der Regel für Wicklungen in 11 kV pt verwendet. Diese Materialien bieten eine hohe elektrische Leitfähigkeit und mechanische Haltbarkeit, um eine effiziente Übertragung von Spannungssignalen zu ermöglichen und gleichzeitig operative Belastungen zu erhalten.

Material (Epoxidharz): 11 kV Pt Verwenden Sie Gehäuse aus Epoxidharz, das hervorragende Isolationseigenschaften aufweist und eine Strom- oder Spannungsüberquerung für einen sicheren Schaltungsbetrieb verhindern kann. Es ist auch gegen hohe Temperaturen und Korrosion beständig und verfügt über eine gute Versiegelungsleistung für wasserdichte und feuchtigkeitsdichten Fähigkeiten. Epoxidtransformatoren sind im Vergleich zu ölgezogenen Transformatoren leichter und leichter zu installieren und zu warten.

11 KV PT Überlegenheit

Unsere Produktbeschichtung von Schrauben und Bodenplatte erreicht 8um/min, was feuchtigkeitssicher und rostfest ist. Der Glanz ist besser.

1.	Anwendung	Messung
2.	Installation	Innenräume.
3.	Isolierung	Cast Resin
4.	Typ	Spannungsinduktion
5.	Konstruktion	Trockener Epoxidharzguss
6.	Anzahl der Phase	SINGE -Phase (1 Set = 3 Nr.))
7.	Frequenz	50 Hz
8.	Montage montiert	Unterstützung der Strukturstruktur montiert
9.	System Primärbewertungsspannung	11 kV (Phase zu Phase)
10.	System primärer Maximalspannung	12 kV (Phase zu Phase)
11.	System Erden	Effektiv geerdet
12.	Grundisolierung (Impuls standhalten Stromspannung)	75 kV
13.	Leistungsfrequenzspannung	28 kv
14.	Das neutrale Ende der Primärwicklung, für direkte Verbindung zum Boden	Isoliert, um dem 10 kV standzuhalten Niederfrequenztest.
15.	Art der sekundären Wicklung	Einzelne Wicklung
16.	Transformationsverhältnis	11 kV // 3/0,11 kV/3
17.	Kriechentfernung	25 mm/kV (minimal)
18.	Bewertete Sekundärbelastung	7,5 bis 10 Va
19.	Spannungsgrenzfaktor	1,2 kontinuierlich und 1,5 für 30 Sekunden
20.	Genauigkeitsklasse	0,2 für die Messung.
21.	Standard	Design, Herstellung, Testen, Installation und Die Leistung muss dem neuesten übereinstimmen Ausgaben von IEC 61869-1 & IEC 61869-3.
