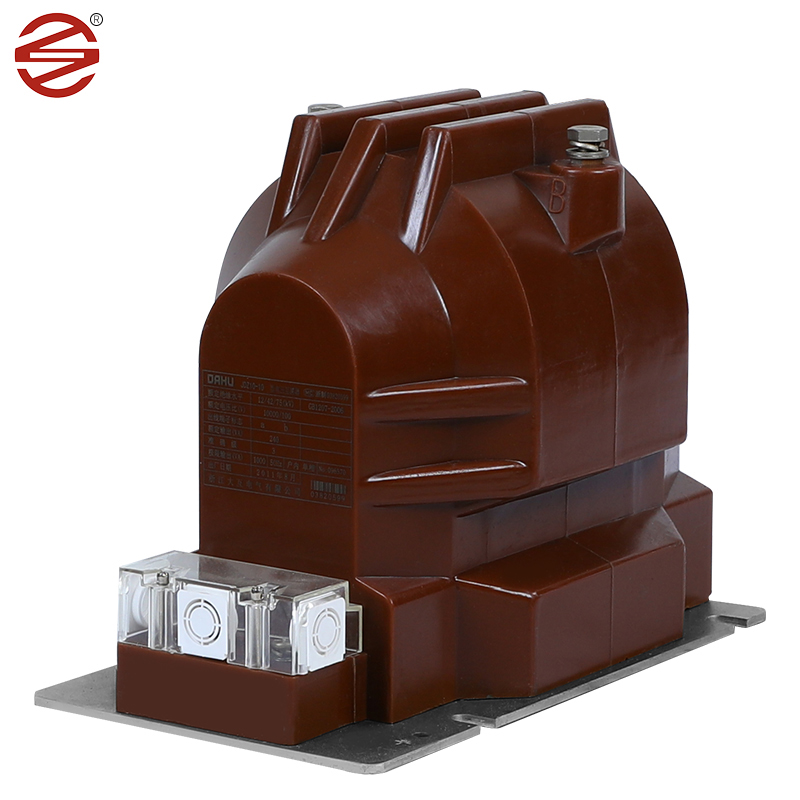

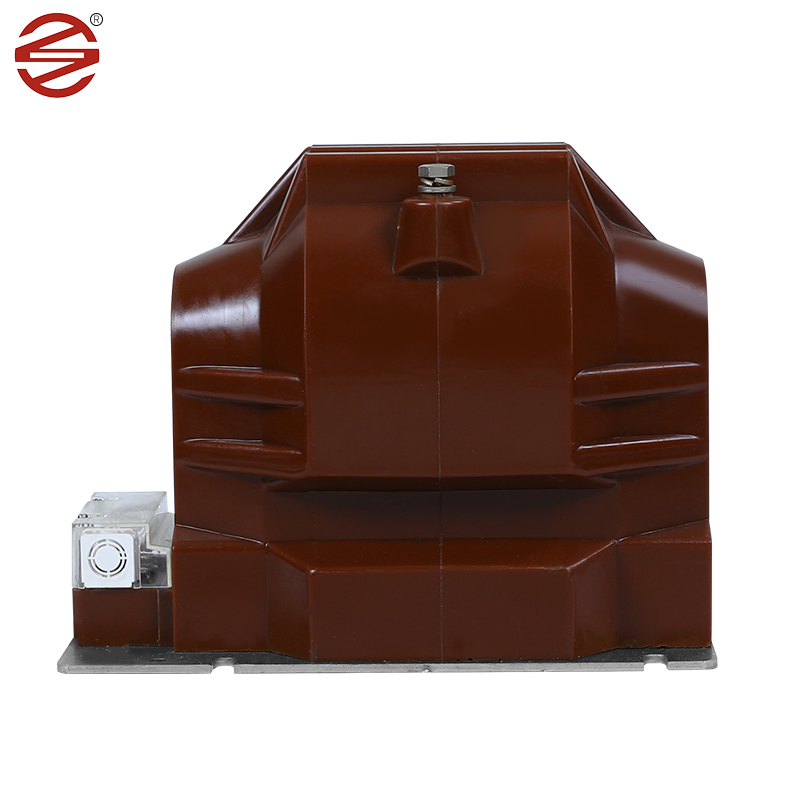

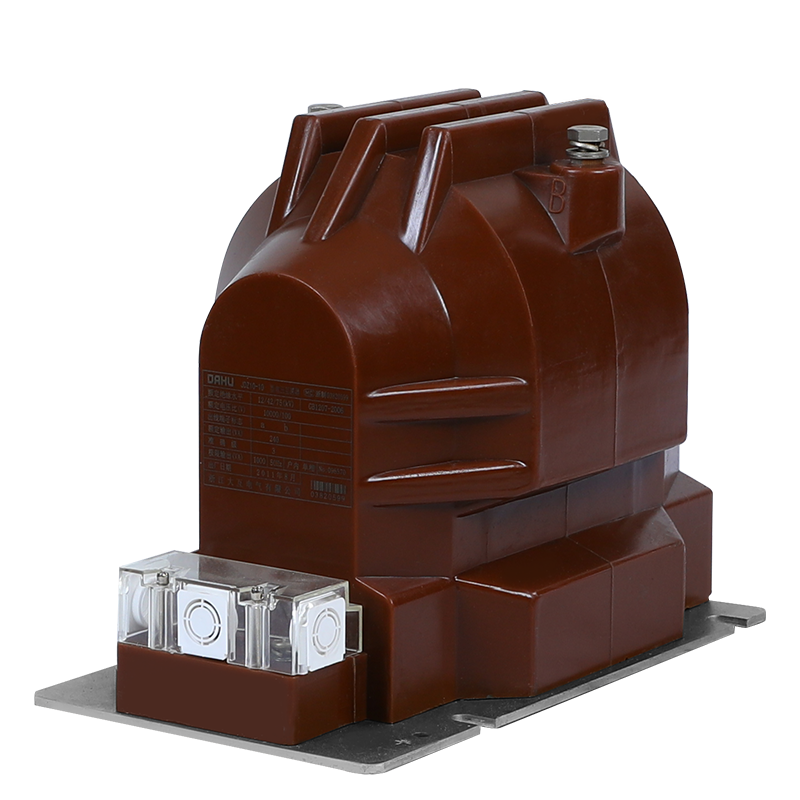

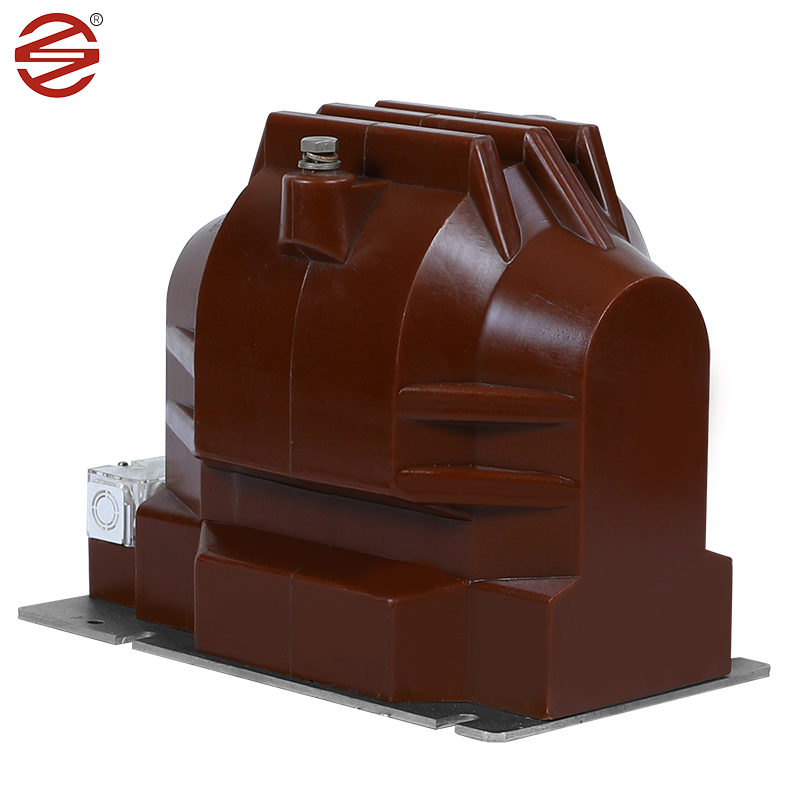

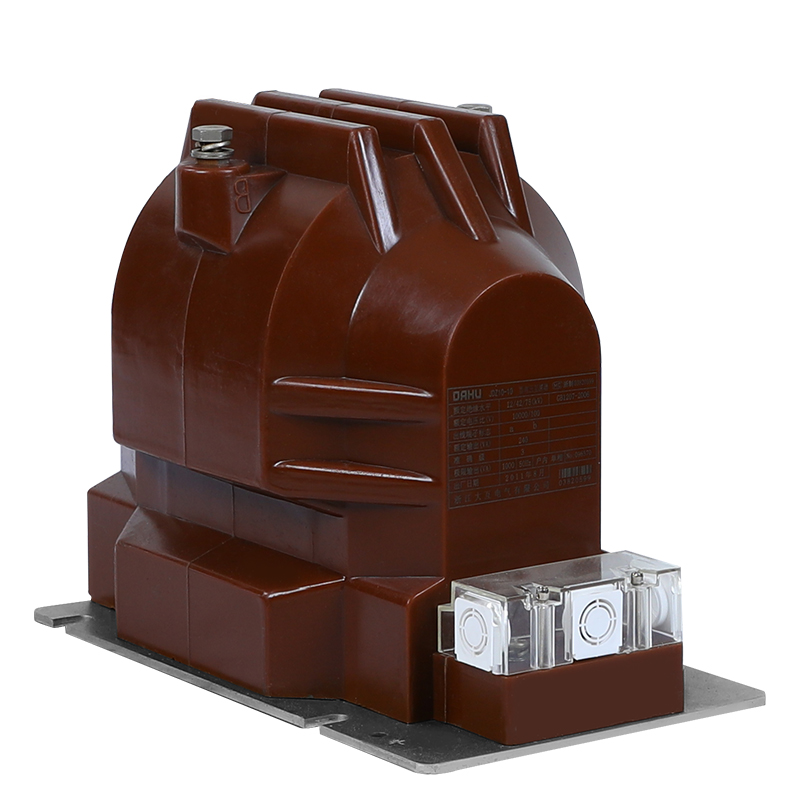

11-kV-Spannungstransformator

Der von DAHU Electric hergestellte 11-kV-Spannungstransformator ist ein Gerät, das eine Schlüsselrolle in Innenschaltanlagen spielt und eine leistungsstarke Lösung für Strommessung, elektrische Energieüberwachung und Schutzrelais in einphasigen und dreiphasigen Wechselstromsystemen bietet. Diese Systeme arbeiten nahtlos mit 50 Hz oder 60 Hz und erfüllen eine Vielzahl elektrischer Anforderungen für Gerätespannungen bis zu 12 kV. Das Design und die Funktionalität des 11-kV-Spannungstransformators machen ihn zu einem integralen Bestandteil des Stromversorgungssystems. Es ist in der Lage, den Strom genau zu messen, den Stromverbrauch zu überwachen und Schutz bei Störungen im Stromnetz zu bieten. Durch den Einsatz eines 11-kV-Spannungstransformators können Benutzer den Betriebsstatus des Stromnetzes in Echtzeit überwachen und rechtzeitig die erforderlichen Maßnahmen ergreifen, um den sicheren und stabilen Betrieb des Systems zu gewährleisten.

Anfrage absenden

Produktbeschreibung

Kaltgewalzte Siliziumstahlbleche: 11-kV-Spannungstransformatoren verwenden normalerweise kaltgewalzte Siliziumstahlbleche als Kern. Diese Materialien sind kaltgewalzt und verfügen über hervorragende magnetische Eigenschaften wie hohe Permeabilität und geringe Kernverluste, was sie ideal für Stromtransformatoren macht. Durch die Verwendung von kaltgewalztem Siliziumstahlblech als Kernmaterial kann der Stromwandler eine effiziente Energieübertragung erreichen und so die Effizienz des Systems verbessern. Im Vergleich zu anderen Materialien weisen kaltgewalzte Siliziumstahlbleche geringere Hystereseschleifen und Magnetisierungsverluste auf, was weniger Energieverschwendung und einen geringeren Stromverbrauch bedeutet.

Epoxidharz: Epoxidharz verfügt über hervorragende dielektrische Eigenschaften und mechanische Festigkeit und ist die erste Wahl als Isoliermaterial für 11-kV-Spannungstransformatoren. Epoxidgussteile bieten eine zuverlässige Isolierung, die interne Komponenten vor Stromausfällen und Umwelteinflüssen schützt.

Kupfer: Kupferleiter werden typischerweise für Wicklungen in 11-kV-Spannungstransformatoren verwendet. Diese Materialien bieten eine hohe elektrische Leitfähigkeit und mechanische Haltbarkeit und ermöglichen eine effiziente Übertragung von Stromsignalen bei gleichzeitiger Widerstandsfähigkeit gegen Betriebsbelastungen.

Material (Epoxidharz): 11-kV-Spannungstransformatoren verwenden Gehäuse aus Epoxidharz, das über hervorragende Isolationseigenschaften verfügt und Strom- oder Spannungsübergänge verhindern kann, um einen sicheren Betrieb des Stromkreises zu gewährleisten. Es ist außerdem beständig gegen hohe Temperaturen und Korrosion und verfügt über eine gute Dichtungsleistung für Wasser- und Feuchtigkeitsbeständigkeit. Epoxidtransformatoren sind im Vergleich zu Öltransformatoren leichter und einfacher zu installieren und zu warten.

Produktüberlegenheit

Unsere Produktbeschichtung von Schrauben und Bodenplatte erreicht 8 µm/min, was feuchtigkeitsbeständiger und rostfreier ist. Der Glanz ist besser.

1.	Anwendung	Messung
2.	Installation	Drinnen.
3.	Isolierung	Gießharz
4.	Typ	Spannungsinduktion
5.	Konstruktion	Trockener Epoxidharzguss
6.	Anzahl der Phasen	Einzelphase (1 Satz = 3 Stück)
7.	Frequenz	50 Hz
8.	Montage montiert	Unterstützung auf der Portalstruktur montiert
9.	Primäre Nennspannung des Systems	11 kV (Phase zu Phase)
10.	Maximale Primärspannung des Systems	12 kV (Phase zu Phase)
11.	Systemerdlinge	Effektiv geerdet
12.	Grundisolierung (Impulsfestigkeit). Stromspannung)	75 kV
13.	Netzfrequenzfestigkeitsspannung	28 kV
14.	Das neutrale Ende der Primärwicklung, z direkte Verbindung zur Erde	Isoliert, um 10 kV standzuhalten Niederfrequenztest.
15.	Art der Sekundärwicklung	Einzelwicklung
16.	Transformationsverhältnis	11 kV//3/0,11 kV/3
17.	Kriechstrecke	25 mm/kV (Minimum)
18.	Bewertete Sekundärbelastung	7,5 bis 10 VA
19.	Spannungsgrenzfaktor	1,2 kontinuierlich und 1,5 für 30 Sekunden
20.	Genauigkeitsklasse	0,2 für die Dosierung.
21.	Standard	Design, Herstellung, Prüfung, Installation und Die Leistung erfolgt nach aktuellem Stand Ausgaben von IEC 61869-1 und IEC 61869-3.
