12-kV-Entladungsspule

Dahu Electric ist ein Hersteller und Lieferant von 12-kV-Entladungsspulen in China, der 12-kV-Entladungsspulen im Großhandel verkaufen kann. Wir können Ihnen professionellen Service und bessere Preise bieten.

Anfrage absenden

Produktbeschreibung

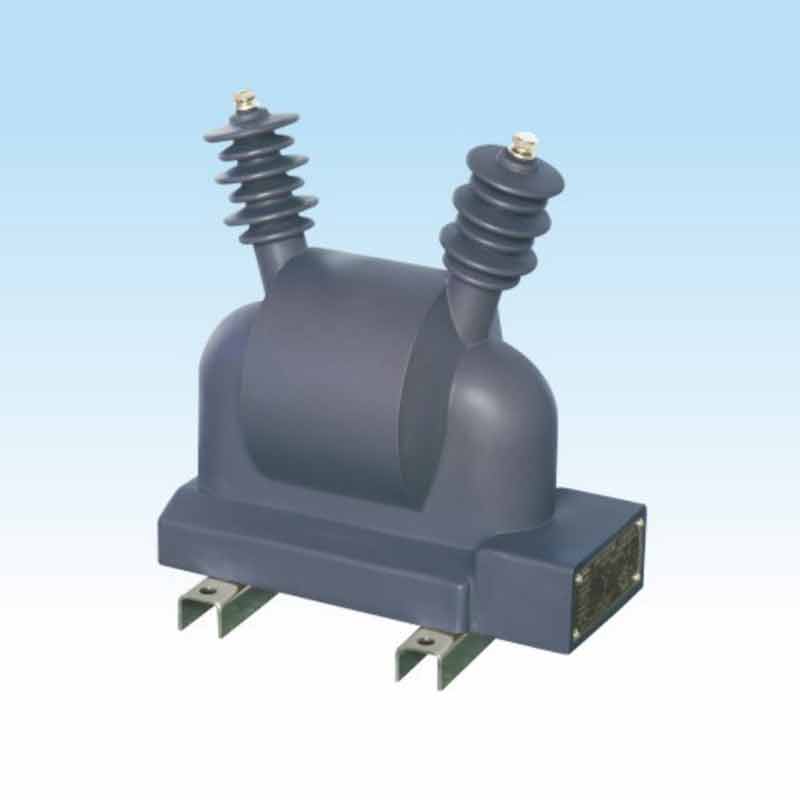

Diese 12-kV-Entladungsspule besteht aus einem vollständig versiegelten Epoxidharzgussprodukt für den Außenbereich. Es ist für den Einsatz in Stromversorgungssystemen mit einer Wechselstromfrequenz von 50 Hz und einer Nennspannung von 10 kV und darunter geeignet. Es ist mit einer Hochspannungs-Parallelschaltungs-Kondensatorgruppe verbunden. Wenn die Kondensatorgruppe vom System getrennt wird, kann es nur fünf Sekunden dauern, bis die Restspannung der Kondensatorgruppe auf eine sichere Spannung reduziert ist. Wenn der Betrieb normal ist. Die Sekundärwicklung dient als Spannungsanzeige. Wenn Benutzer besondere Anforderungen haben, kann es über eine Relaisschutzwirkung mit Restspannungswicklung verfügen.

Typbeschreibung

Technische Daten

a、Lastleistungsfaktor: COSф=0,8 (nacheilend);

b、Die Oberflächenkriechstrecke: Mehr als 530 mm;

c、Die Produkte entsprechen DL/T653-2009 „Spezifikation von Entladungsspulen für Hochspannungs-Parallelschaltungskondensatoren zur Bestellung“ 》 Standards;

d、Weitere technische Daten siehe folgende Tabelle:

Typ	Nennspannungsverhältnis (kV)	Genauigkeit Klasse undbewertetsekundär Leistung (VA)				Entladung Kapazität (Mvar)	Bewerteter Isolationsgrad (kV)
		0.2	0.5	Level 1	6P
FDGE10/6,6//3-(1,7-3,4)-1W	6,6//3/0,1 6,6//3/0,1/0,1/3	20	50	100	100	1,7-3,4	7,2/32/60
FDGE10/7,2//3-(1,7-3,4)-1W	7.2//310.1 7,2//31/0,1/0,1/3
FDGE10/11/J3-(1,7-3,4)-1W	11//3/0,1 11//3/0,1/0,1/3						42.12.75
FDGE10/12/3-(1,7-3,4)-1W	12//3/0,1 1213J0.110.1/3
