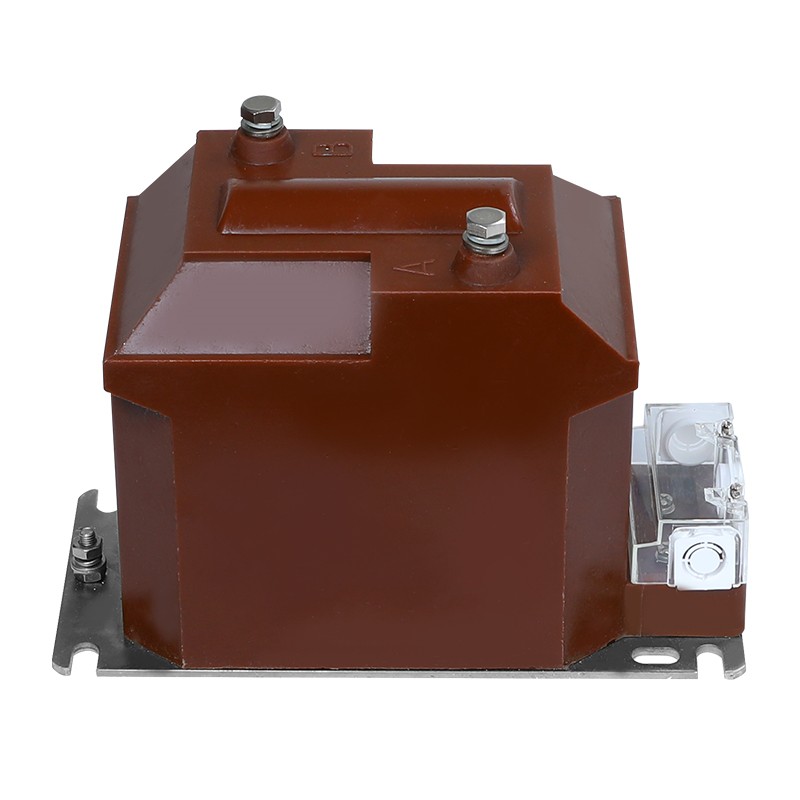

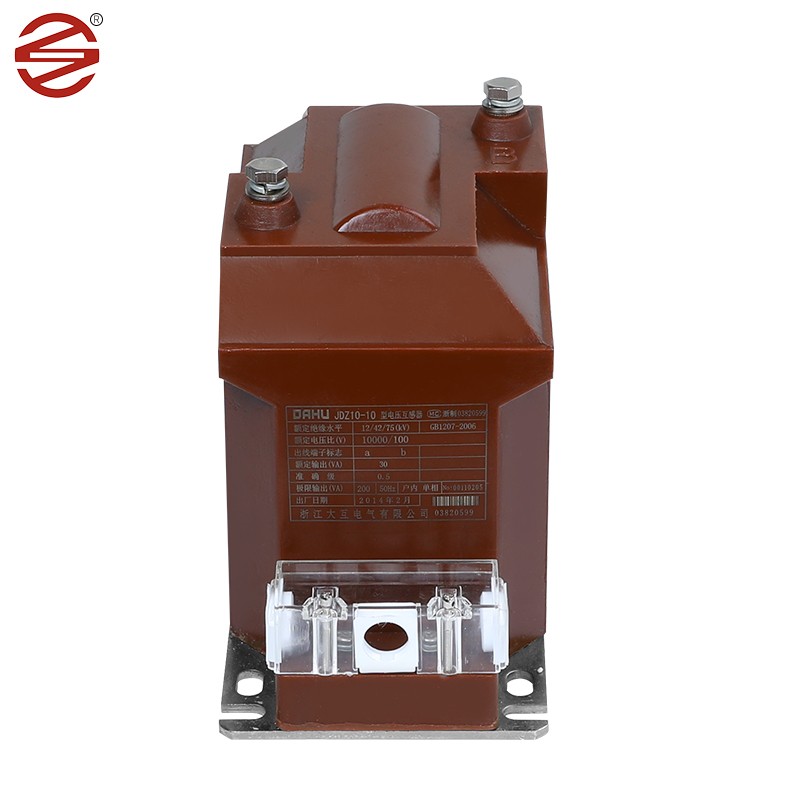

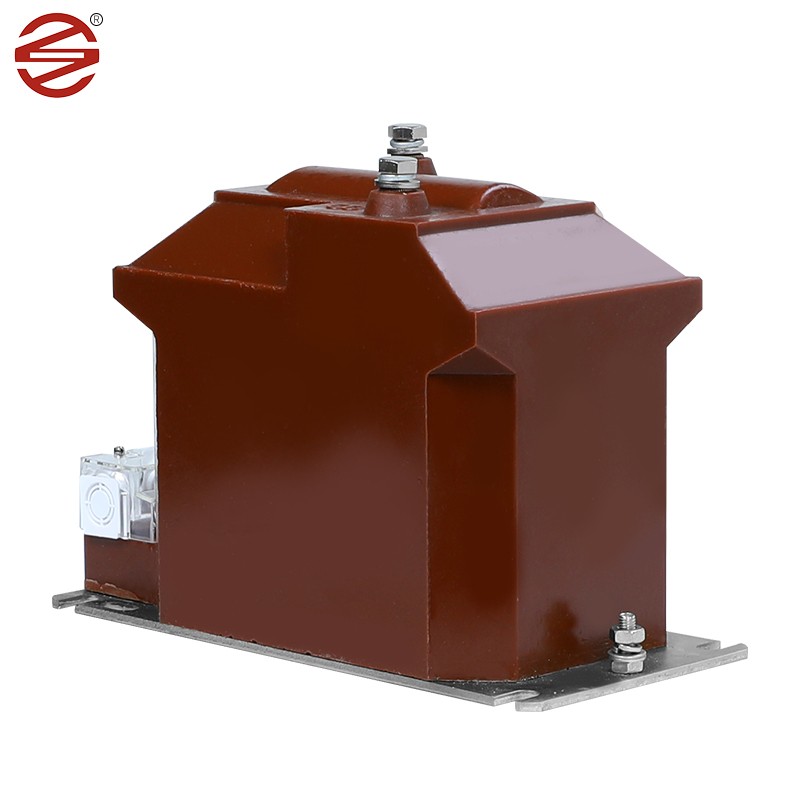

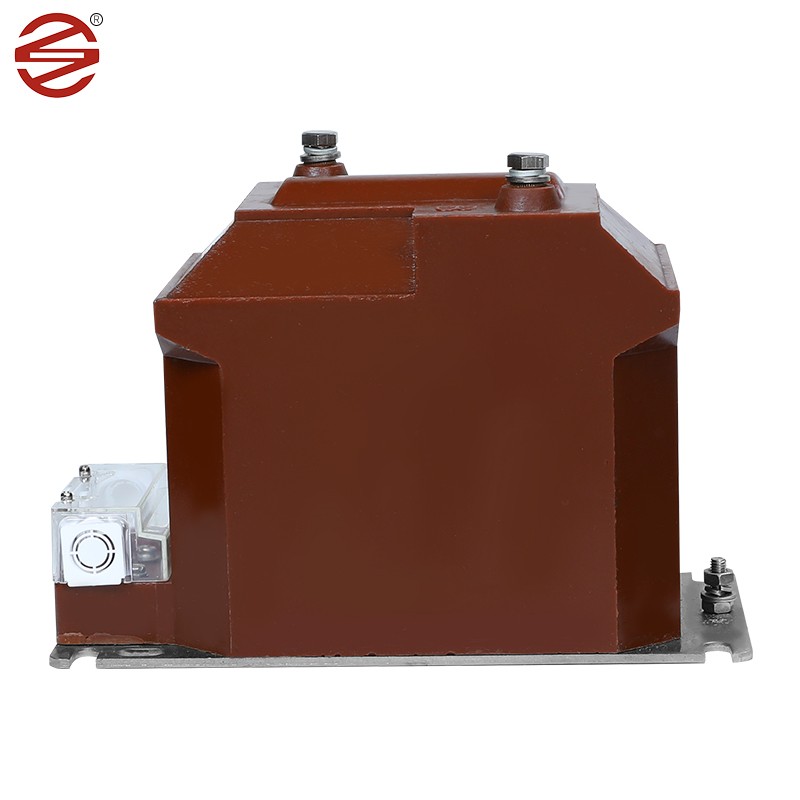

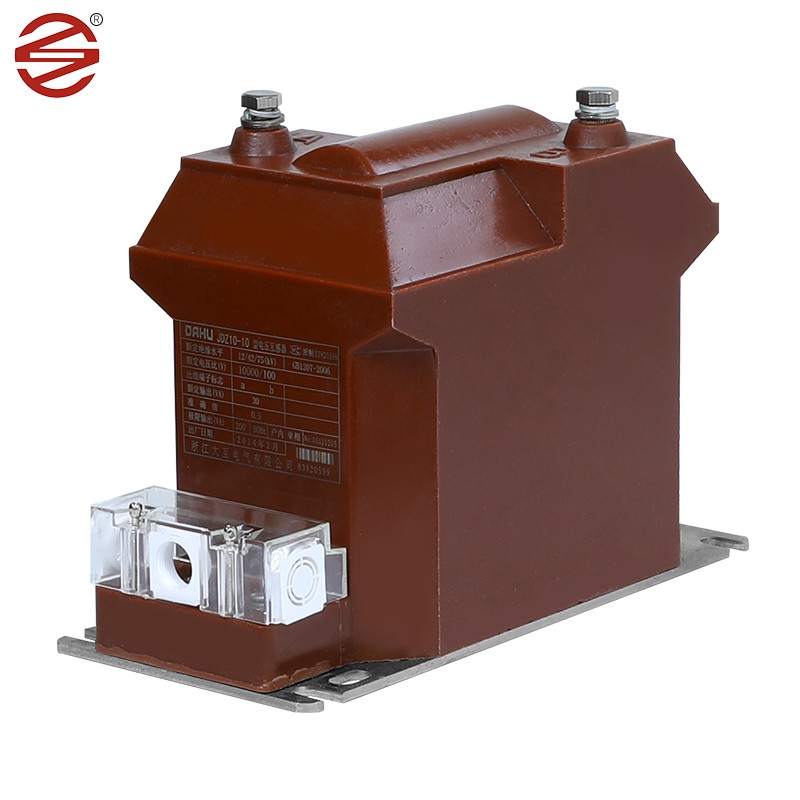

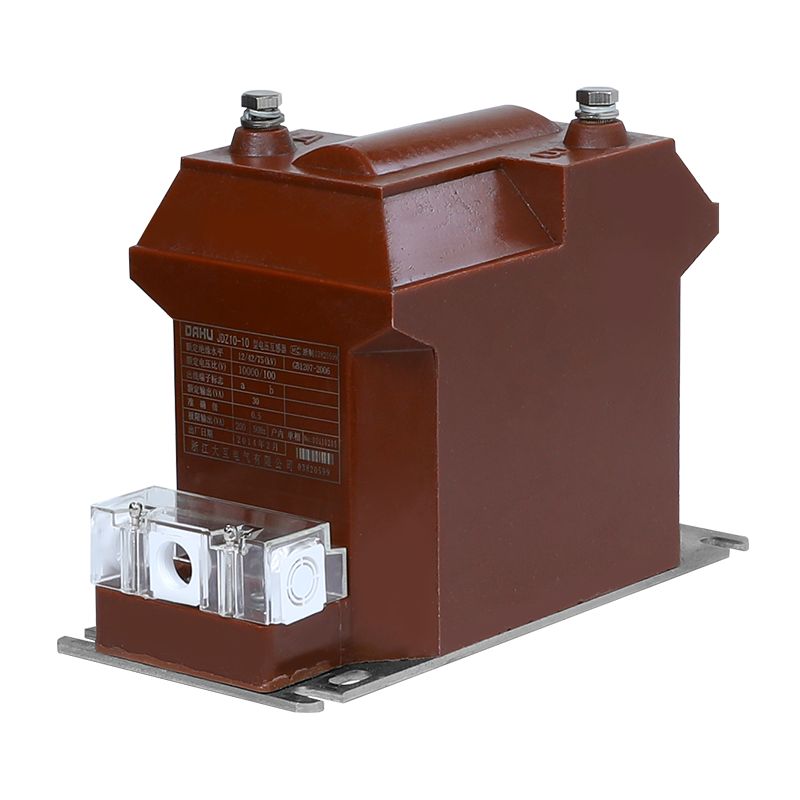

12-kV-Spannungstransformator

Der 12-kV-Spannungstransformator von DAHU ELECTRIC ist eine unverzichtbare Komponente in Innenschaltschränken und dient als Rückgrat für Strommessung, elektrische Energieüberwachung und Schutzrelais in einphasigen und dreiphasigen Wechselstromsystemen. Sein robustes Design und seine präzise Funktionalität machen es zu einem wesentlichen Element für die Gewährleistung der Sicherheit und Effizienz elektrischer Abläufe.

Anfrage absenden

Produktbeschreibung

Kaltgewalzte Siliziumstahlbleche: 12-kV-Spannungstransformatoren verwenden normalerweise kaltgewalzte Siliziumstahlbleche als Kern. Diese Materialien sind kaltgewalzt und verfügen über hervorragende magnetische Eigenschaften wie hohe Permeabilität und geringe Kernverluste, was sie ideal für Stromtransformatoren macht. Durch die Verwendung von kaltgewalztem Siliziumstahlblech als Kernmaterial kann der Stromwandler eine effiziente Energieübertragung erreichen und so die Effizienz des Systems verbessern. Im Vergleich zu anderen Materialien weisen kaltgewalzte Siliziumstahlbleche geringere Hystereseschleifen und Magnetisierungsverluste auf, was weniger Energieverschwendung und einen geringeren Stromverbrauch bedeutet.

Epoxidharz: Epoxidharz verfügt über hervorragende dielektrische Eigenschaften und mechanische Festigkeit und ist die erste Wahl als Isoliermaterial für 12-kV-Spannungstransformatoren. Epoxidgussteile bieten eine zuverlässige Isolierung, die interne Komponenten vor Stromausfällen und Umwelteinflüssen schützt.

Kupfer: Kupferleiter werden typischerweise für Wicklungen in 12-kV-Spannungstransformatoren verwendet. Diese Materialien bieten eine hohe elektrische Leitfähigkeit und mechanische Haltbarkeit und ermöglichen eine effiziente Übertragung von Stromsignalen bei gleichzeitiger Widerstandsfähigkeit gegen Betriebsbelastungen.

Material (Epoxidharz): 12-kV-Spannungstransformatoren verwenden Gehäuse aus Epoxidharz, das über hervorragende Isolationseigenschaften verfügt und Strom- oder Spannungsübergänge verhindern kann, um einen sicheren Betrieb des Stromkreises zu gewährleisten. Es ist außerdem beständig gegen hohe Temperaturen und Korrosion und verfügt über eine gute Dichtungsleistung für Wasser- und Feuchtigkeitsbeständigkeit. Epoxidtransformatoren sind im Vergleich zu Öltransformatoren leichter und einfacher zu installieren und zu warten.

Produktüberlegenheit

Unsere Produktbeschichtung von Schrauben und Bodenplatte erreicht 8 µm/min, was feuchtigkeitsbeständiger und rostfreier ist. Der Glanz ist besser.

1.	Anwendung	Dosierung
2.	Installation	Drinnen.
3.	Isolierung	Gießharz
4.	Typ	Spannungsinduktion
5.	Konstruktion	Trockener Epoxidharzguss
6.	Anzahl der Phasen	Einzelphase (1 Satz = 3 Stück)
7.	Frequenz	50 Hz
8	Montage montiert	Unterstützung auf der Portalstruktur montiert
9.	Primäre Nennspannung des Systems	11 kV (Phase zu Phase)
10	Maximale Primärspannung des Systems	12 kV (Phase zu Phase)
11.	Systemerdlinge	Effektiv geerdet
12.	Grundisolierung (Impulsfestigkeit). Stromspannung)	75 kV
13.	Netzfrequenzfestigkeitsspannung	28 kV
14	Das neutrale Ende der Primärwicklung, z direkte Verbindung zur Erde	Isoliert, um 10 kV standzuhalten Niederfrequenztest.
15.	Art der Sekundärwicklung	Einzelwicklung
16.	Transformationsverhältnis	11kVN3/0,11 kVN3
17.	Kriechstrecke	25 mm/kV (Minimum)
18	Bewertete Sekundärbelastung	7,5 bis 10VA
19	Spannungsgrenzfaktor	1,2 kontinuierlich und 1,5 für 30 Sekunden
20.	Genauigkeitsklasse	0,2 für die Dosierung
21.	Standard	Design, Herstellung, Prüfung, Installation und Die Leistung erfolgt nach aktuellem Stand Ausgaben von IEC61869-1 und IEC61869-3.
