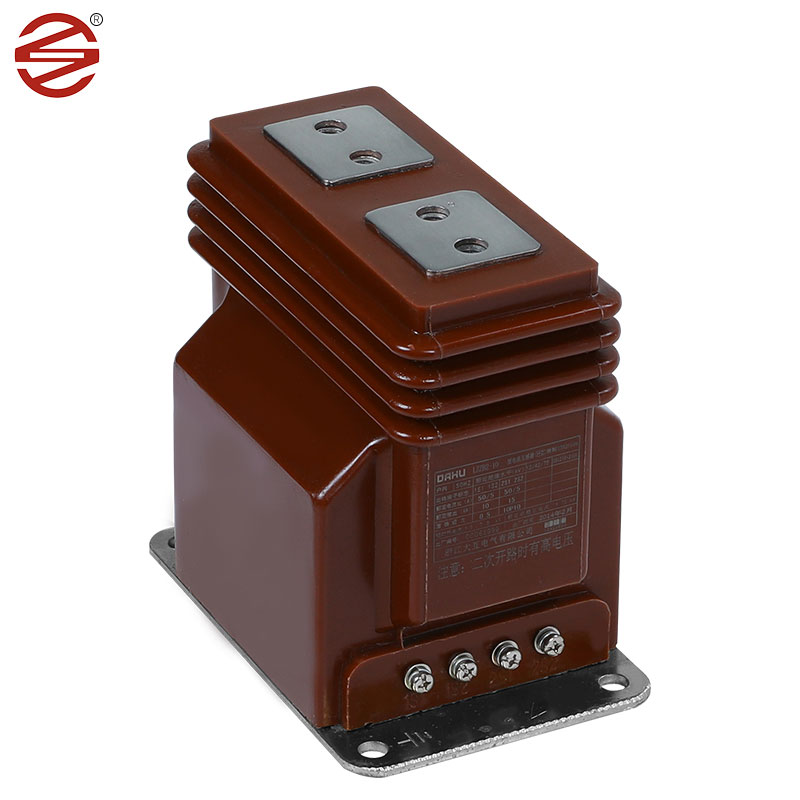

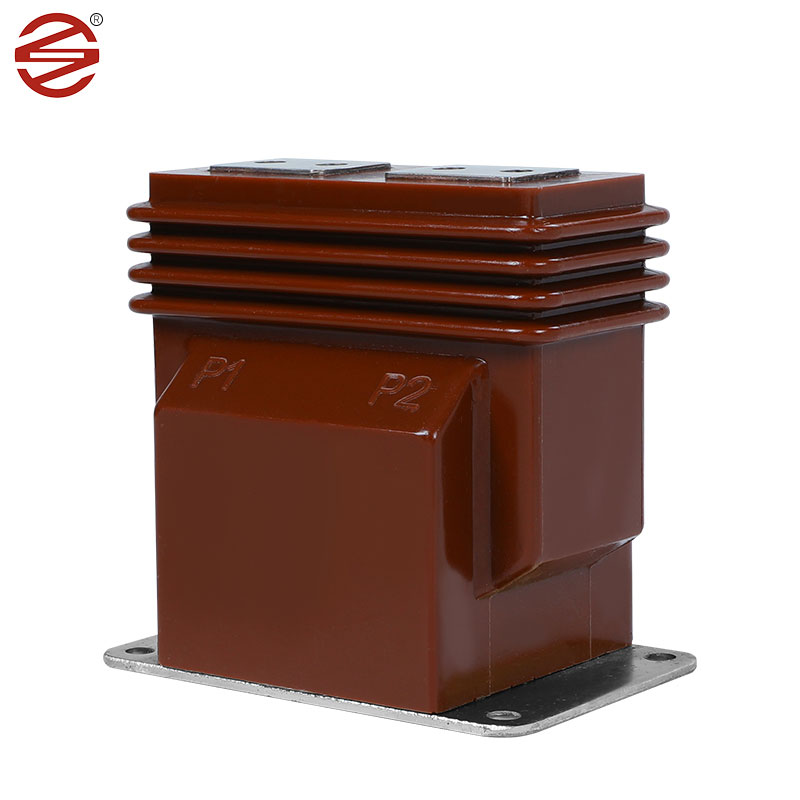

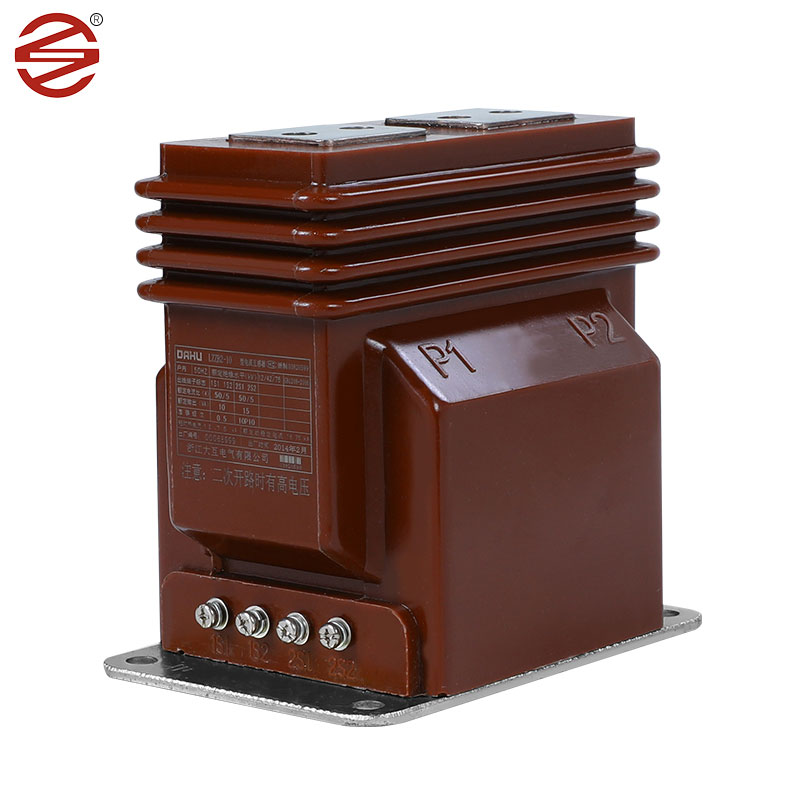

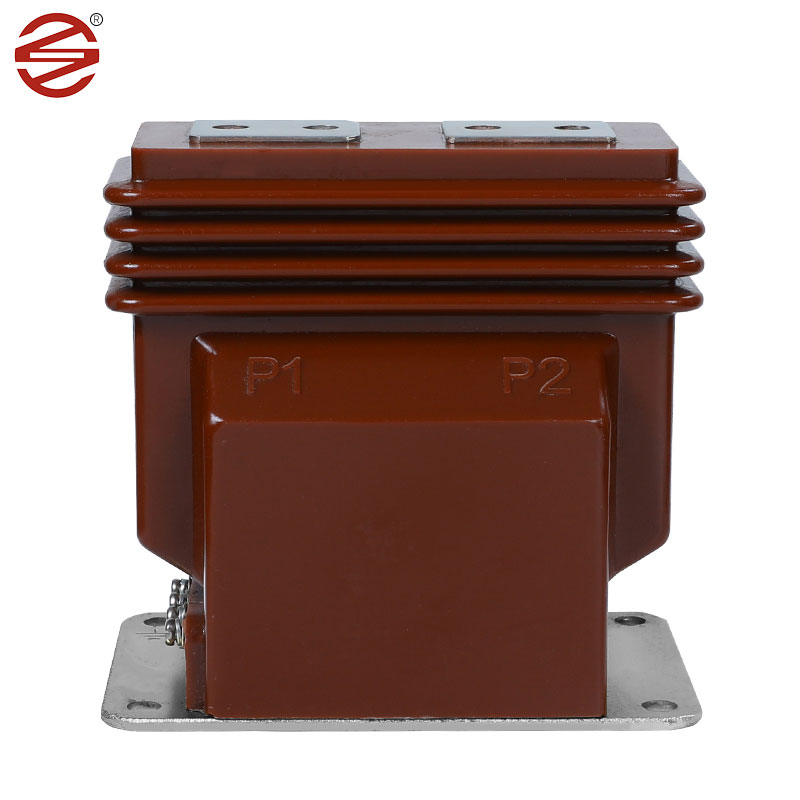

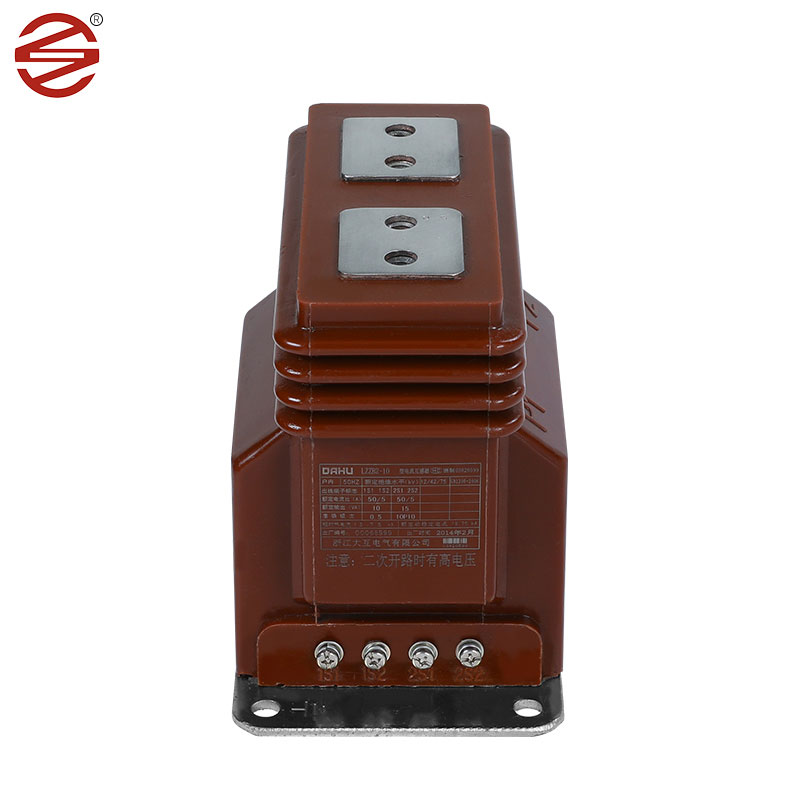

Elektrischer 10-kV-Stromtransformator

Elektrische 10-kV-Stromwandler spielen in Innenschaltschränken eine zentrale Rolle und bieten robuste Lösungen für die Strommessung, die Überwachung der elektrischen Energie und die Schutzrelais in einphasigen und dreiphasigen Wechselstromsystemen. Diese Systeme arbeiten nahtlos mit Frequenzen von 50 Hz oder 60 Hz und decken ein breites Spektrum elektrischer Anforderungen mit Gerätespannungen von bis zu 12 kV ab.

Anfrage absenden

Produktbeschreibung

Kaltgewalzte Siliziumstahlbleche: 10-kV-Stromwandler verwenden üblicherweise kaltgewalzte Siliziumstahlbleche für ihren Kern. Diese Materialien verfügen über hervorragende magnetische Eigenschaften wie hohe Permeabilität und geringe Kernverluste und sorgen so für eine effiziente Energieübertragung und minimale Verlustleistung.

Epoxidharz: Epoxidharz ist aufgrund seiner hervorragenden dielektrischen Eigenschaften und mechanischen Festigkeit ein bevorzugtes Isoliermaterial für 10-kV-Stromtransformatoren. Epoxidharzguss bietet zuverlässige Isolierung und schützt interne Komponenten vor Stromausfällen und Umwelteinflüssen.

Kupfer: Kupferleiter werden typischerweise für Wicklungen in 10-kV-Stromtransformatoren verwendet. Diese Materialien bieten eine hohe elektrische Leitfähigkeit und mechanische Haltbarkeit und ermöglichen eine effiziente Übertragung von Stromsignalen bei gleichzeitiger Widerstandsfähigkeit gegen Betriebsbelastungen.

Material (Epoxidharz): 10-kV-Stromwandler sind in Gehäusen aus Epoxidharz untergebracht. Epoxidharz verfügt über hervorragende Isolationseigenschaften und kann Strom- oder Spannungsübergänge wirksam verhindern, um den sicheren Betrieb des Stromkreises zu gewährleisten. Es verfügt über eine hohe Temperaturbeständigkeit und kann sich an die Arbeitsanforderungen in Umgebungen mit hohen Temperaturen anpassen.

Es verfügt über eine gute Korrosionsbeständigkeit, kann der Erosion einiger chemischer Substanzen widerstehen und die Lebensdauer des Transformators verlängern. Es verfügt über eine gute Dichtungsleistung, sodass der Epoxidtransformator normalerweise eine gute Wasser- und Feuchtigkeitsbeständigkeit aufweist und für den Einsatz in feuchten Umgebungen geeignet ist Umgebungen. Im Vergleich zu herkömmlichen Öltransformatoren haben Epoxidtransformatoren im Allgemeinen ein geringeres Gewicht und sind einfach zu installieren und zu warten.

Parameter des elektrischen 10-kV-Stromwandlers

1.	Anwendung	Messung
2.	Installation	Drinnen.
3.	Konstruktion	Trockener Epoxidharzguss
4.	Isolierung	Gießharz
5.	Anzahl der Phasen	Einzel
6.	Nennfrequenz	50Hz
7.	Primäre Nennspannung des Systems	50Hz
7.	Primäre Nennspannung des Systems	11 kV Phase zu Phase
8.	Maximale Systemspannung	12 kV Phase zu Phase
9.	Systemerdung	Effektiv geerdet
10.	Grundisolationsgrad (1,2/50 μ Sek.)	75 KV
11.	Netzfrequenzfestigkeit (1 Min. 50 Hz).	28 KV
12. 13.	Verhältnis: 11-kV-Einspeisung Primär	10-20/5A Einzelwicklung
14.	Sekundär	Einzelwicklung
15.	Genauigkeitsklasse	0,2/0,2S für die Messung
16.	Last: a) zur Messung	7,5-10 VA
17.	Kurzzeitstrombewertung	Mindestens 10 kA für 1 Sek.
18.	Erweiterte Strombewertung	120 % des Nennstroms
19.	Überstrombewertung	<10A
20.	Kriechstrecke	25 mm/KV (Minimum)
21.	Standard	Design, Herstellung, Prüfung, Installation und die Leistung muss im Einklang mit erfolgen die neuesten Ausgaben von IEC 61869-1 und IEC 61869-2.
