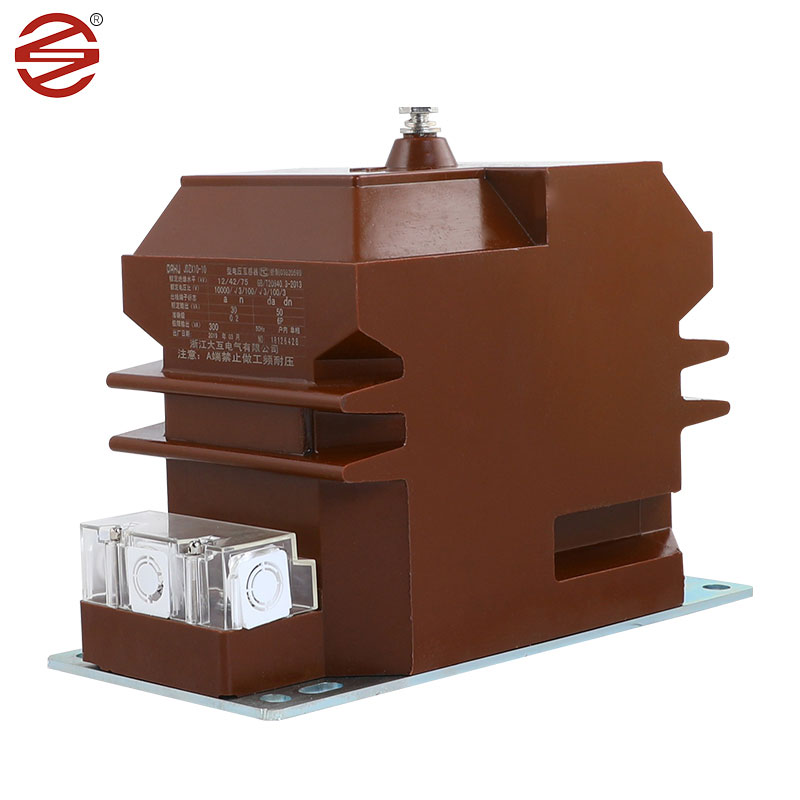

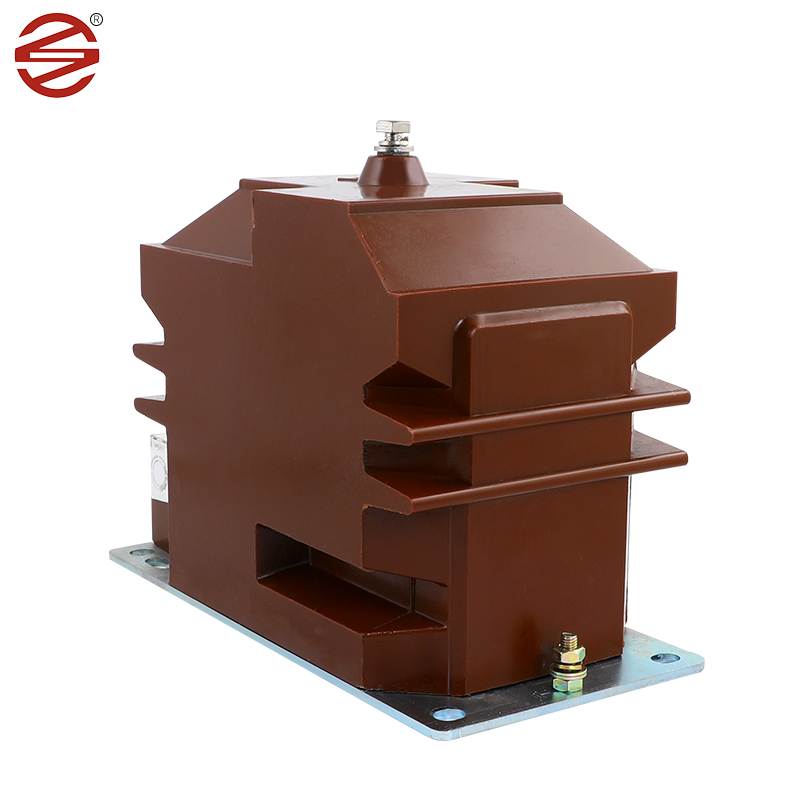

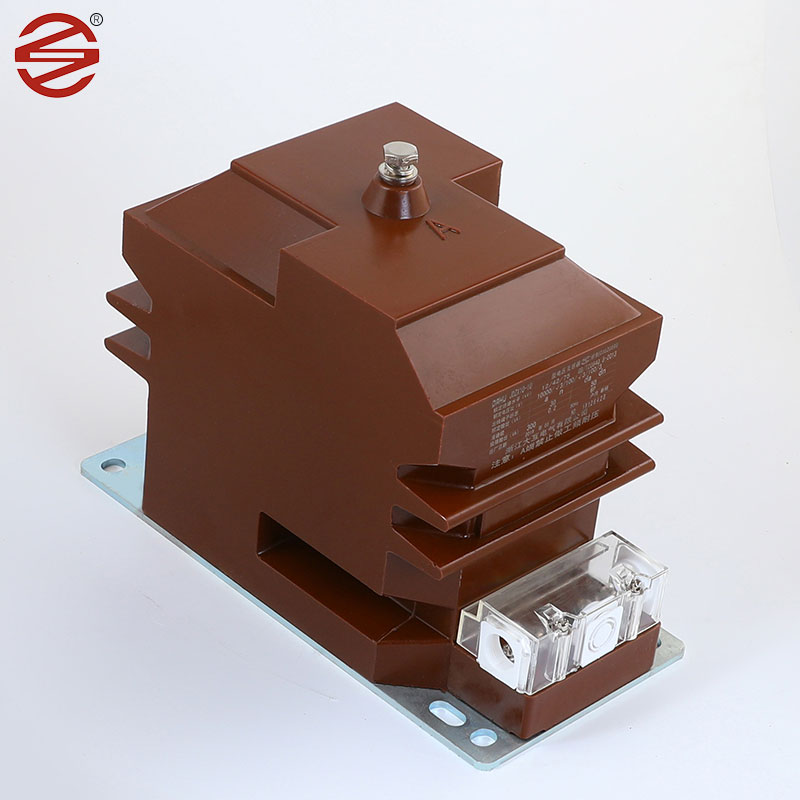

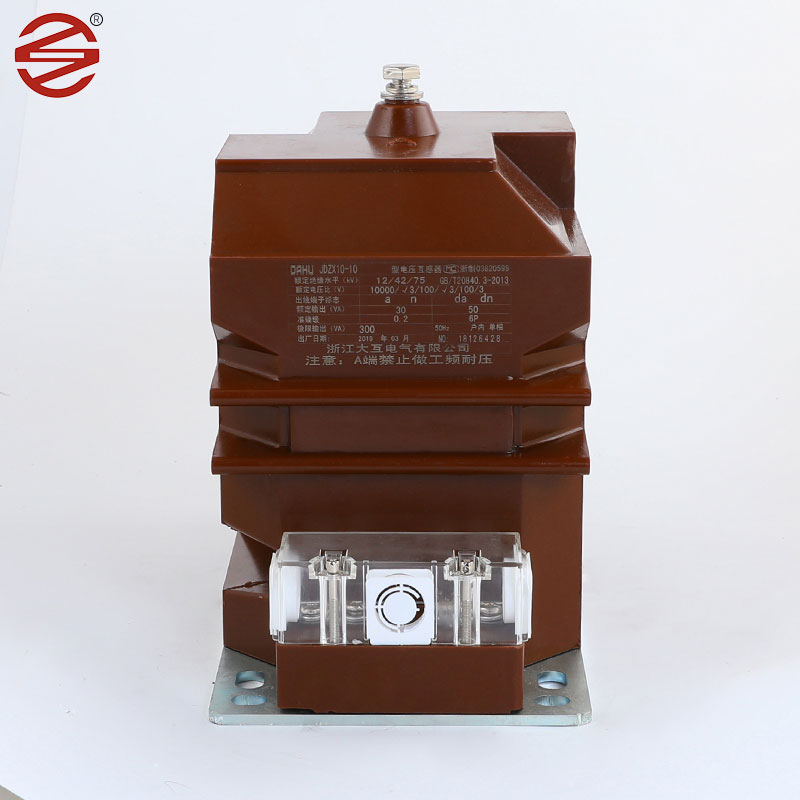

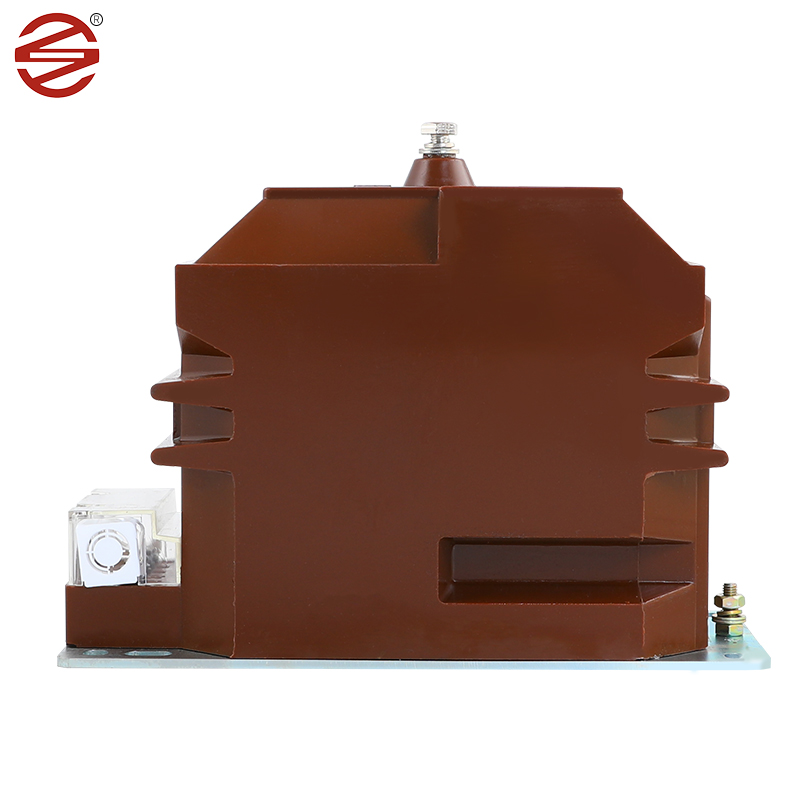

Innenspannungstransformator

Der von Dahu Electric hergestellte Innenspannungstransformator ist eine unverzichtbare Komponente in Innenschalterschränken, die als Rückgrat für die Strommessung, die Überwachung der elektrischen Energie und die Schutzrelais sowohl über einphasige als auch dreiphasige Wechselstromsysteme dient. Sein robustes Design und die präzise Funktionalität machen es zu einem wesentlichen Element, um die Sicherheit und Effizienz des elektrischen Betriebs zu gewährleisten.

Anfrage absenden

Produktbeschreibung

Kaltverrückte Siliziumstahlblätter: Innenspannungstransformator verwendet normalerweise kaltgeschwollte Siliziumstahlblätter als Kern. Diese Materialien sind kaltgerollt und weisen ausgezeichnete magnetische Eigenschaften auf, wie z. B. hohe Permeabilität und niedriger Kernverlust, was sie ideal für aktuelle Transformatoren macht. Durch die Verwendung von kaltgewalztem Siliziumstahlblech als Kernmaterial kann der Stromtransformator einen effizienten Energieübertragung erreichen und damit die Effizienz des Systems verbessern. Im Vergleich zu anderen Materialien weisen kaltgeschwundene Siliziumstahlblätter niedrigere Hystereseschleifen und Magnetisierungsverluste auf, was weniger Energieabfällen und geringeren Stromverbrauch bedeutet.

Epoxidharz: Epoxidharz hat hervorragende dielektrische Eigenschaften und mechanische Festigkeit, die erste Wahl des Innenspannungstransformatorisolationsmaterials. Epoxy -Gussteile bieten zuverlässige Isolierung, die interne Komponenten vor elektrischen Abbau und Umweltfaktoren schützt.

Kupfer: Kupferleiter werden typischerweise für Wicklungen im Innenspannungstransformator verwendet. Diese Materialien bieten eine hohe elektrische Leitfähigkeit und mechanische Haltbarkeit, um eine effiziente Übertragung von Stromsignalen zu ermöglichen und gleichzeitig operative Belastungen zu erhalten.

Material (Epoxidharz): Innenspannungstransformator Verwenden Sie Gehäuse aus Epoxidharz, das hervorragende Isolationseigenschaften aufweist und eine Strom- oder Spannungsüberquerung für den sicheren Schaltungsbetrieb verhindern kann. Es ist auch gegen hohe Temperaturen und Korrosion beständig und verfügt über eine gute Versiegelungsleistung für wasserdichte und feuchtigkeitsdichten Fähigkeiten. Epoxidtransformatoren sind im Vergleich zu ölgezogenen Transformatoren leichter und leichter zu installieren und zu warten.

Produktüberlegenheit

Unsere Produktbeschichtung von Schrauben und Bodenplatte erreicht 8um/min, was feuchtigkeitssicher und rostfest ist. Der Glanz ist besser.

1.	Anwendung	Messung
2.	Installation	Innenräume.
3.	Isolierung	Cast Resin
4.	Typ	Spannungsinduktion
5.	Konstruktion	Trockener Epoxidharzguss
6.	Anzahl der Phase	SINGE -Phase (1 Set = 3 Nr.))
7.	Frequenz	50 Hz
8.	Montage montiert	Unterstützung der Strukturstruktur montiert
9.	System Primärbewertungsspannung	11 kV (Phase zu Phase)
10.	System primärer Maximalspannung	12 kV (Phase zu Phase)
11.	System Erden	Effektiv geerdet
12.	Grundisolierung (Impuls standhalten Stromspannung)	75 kV
13.	Leistungsfrequenzspannung	28KV
14.	Das neutrale Ende der Primärwicklung, für direkte Verbindung zum Boden	Isoliert, um dem 10 kV standzuhalten Niederfrequenztest.
15.	Art der sekundären Wicklung	Einzelne Wicklung
16.	Transformationsverhältnis	11 kV/3/0,11 kV/v3
17.	Kriechentfernung	25 mm/kV (minimal)
18.	Bewertete Sekundärbelastung	7,5 bis 10 Va
19.	Spannungsgrenzfaktor	1,2 kontinuierlich und 1,5 für 30 Sekunden
20.	Genauigkeitsklasse	0,2 für die Messung.
21.	Standard	Design, Herstellung, Testen, Installation und Die Leistung muss dem neuesten übereinstimmen Ausgaben von IEC 61869-1 & IEC 61869-3.
