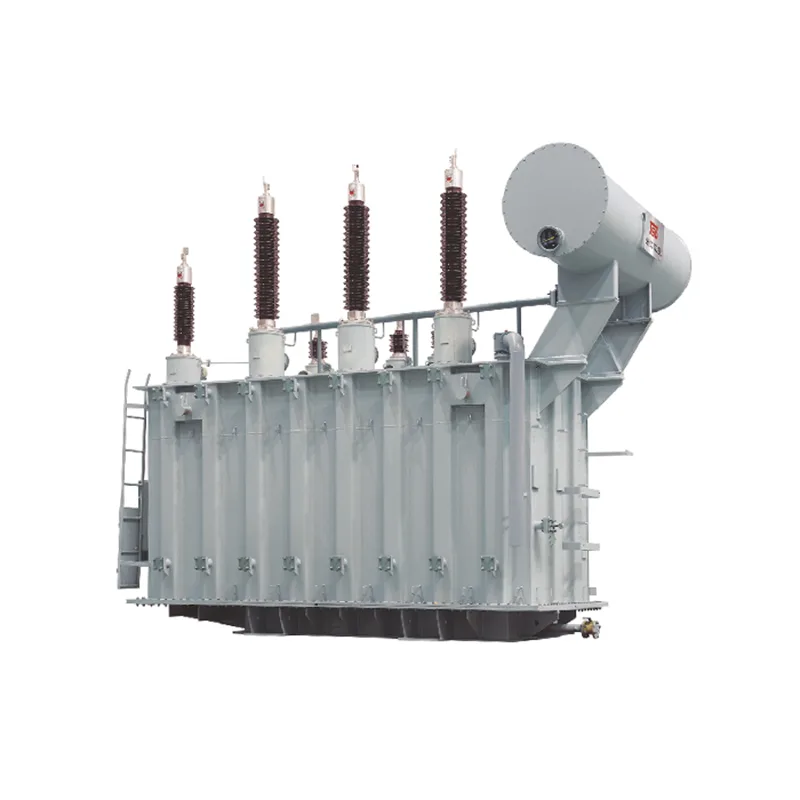

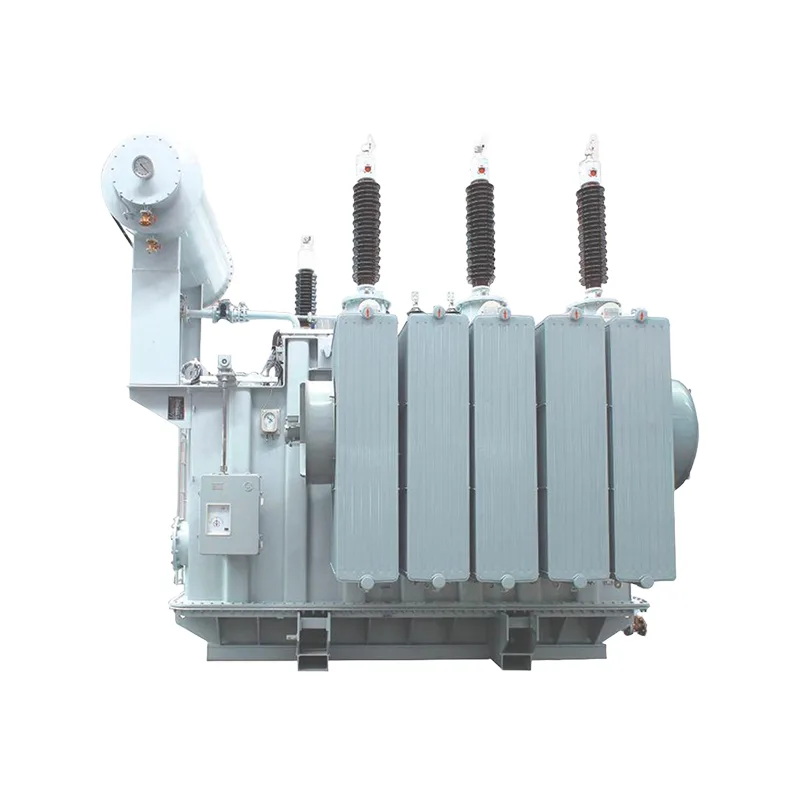

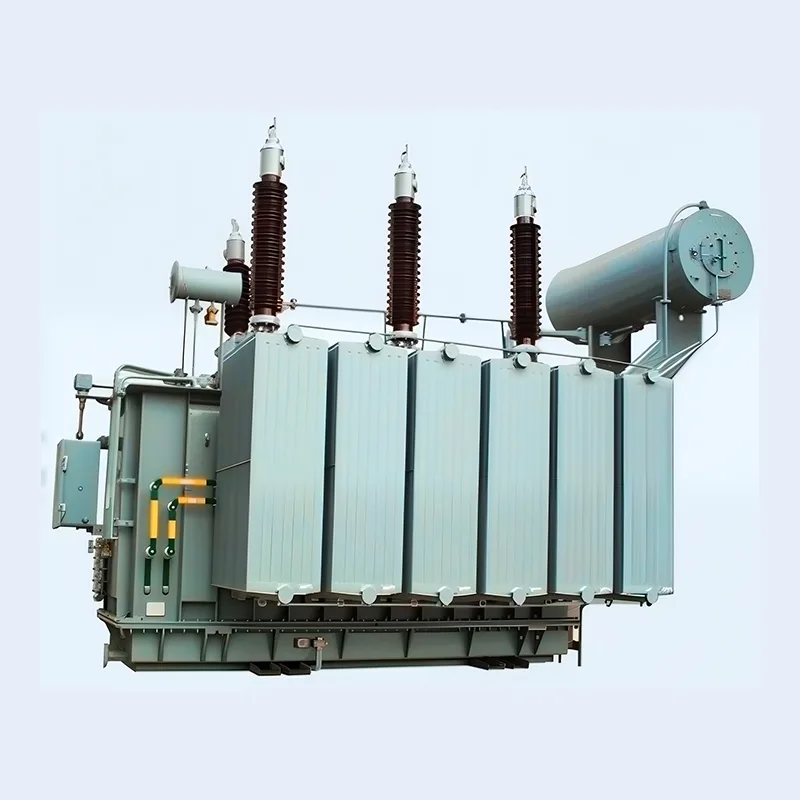

110-KV-Öltransformator

Dahu Electric ist ein professioneller Hersteller und Lieferant von 110-kV-Öltransformatoren in China. Dieses Produkt ist äußerst stabil, kostengünstig und zuverlässig in der Leistung und eignet sich für Kraftwerke, Umspannwerke sowie große Industrie-, Bergbau- und Petrochemieunternehmen.

Anfrage absenden

Produktbeschreibung

Produktdetails

1. Hochdrucktransformator, verwenden Sie die japanische Analysesoftware von Toshiba und die einzigartigen Berechnungs- und Validierungsverfahren unseres Unternehmens. Um die Leistung des Produkts sicherzustellen, entwickeln und testen wir den Kern, die Spule, den Maschinenkörper, das Anschlusskabel, den Öltank und andere Maschinenteile des 110-kV-Öltransformators.

2. Unser Produkt SSZ11-40000/110 hat die Kurzschlusstragfähigkeit und alle routinemäßigen Typprüfungen des National Transformer Quality Supervision and Inspection Center bestanden.

3. Dieses Produkt zeichnet sich durch Stabilität, Wirtschaftlichkeit, Zuverlässigkeit und Umweltschutz aus und eignet sich für Kraftwerke, Umspannwerke sowie große Industrie-, Bergbau- und Petrochemieunternehmen.

Produktvorteile

1、Eine vollständig versiegelte und isolierte Struktur kann die Sicherheit von Personen gewährleisten.

2、Wirtschaftlich und effizient, um Netzwerkverluste und Betriebskosten zu reduzieren.

3. Der 110-KV-Öltransformator wird nicht nur für Ringnetzwerke, sondern auch für Terminals verwendet.

4、Geringer Verlust, geringes Rauschen, überlegene Leistung.

5、Niedrige Temperatur, Überlastfähigkeit.

6、Der Transformator verfügt über eine spezielle Struktur und seine herausragenden Vorteile sind die hohe Qualität.

Technischer Parameter

6300 kVA ~ 120.000 kVA Zweiwicklungstransformator mit NVTC

Nennkapazität (kVA)	Nennspannung und Anzapfbereich			Vektor Gruppe	Nein-loa schlechter Strom (%)	Impedanzspannung (%)	Leerlaufverluste (kW)	Bei Lastverlusten (kW)
Nennkapazität (kVA)	Hohe Vokage	Klopfbereich	Niedrige Spannung	Vektor Gruppe	Nein-loa schlechter Strom (%)	Impedanzspannung (%)	Leerlaufverluste (kW)	Bei Lastverlusten (kW)
6300	110.121	*2x2,5 %	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300 kVA ~ 100.000 kVA Dreiwicklungstransformator mit NVTC

Bewertet Kapazität (kVA)	Nennspannung und Anzapfbereich			Vektor grOA	Nicht lange aktuell (%)	Impedanzspannung (%)		Leerlauf Verluste (kW)	Unter Last Verluste (kW)
Bewertet Kapazität (kVA)	Hochspannung	Mittelspannung	Niederspannung	Vektor grOA	Nicht lange aktuell (%)	Steigen Sie auf	Treten Sie zurück	Leerlauf Verluste (kW)	Unter Last Verluste (kW)
6300	110=2* 2,5 %,121 *2x2,5 %	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17.5-18.5 HV-LV:10,5 MV~LV:6,5	HV-MV:10,5 HV-LV: 17.5-18.5 MV-LV:6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300 kVA ~ 100.000 kVA Zweiwicklungstransformator mit OLTC

Bewertet Kapazität (kVA)	Nennspannung und Anzapfbereich			Vektor Gruppe	Keine Ahnung aktuell (%)	Impedanzspannung (%)	Verlustfreie Verluste (kW)		Bei Lastverlusten (kW)
	Highveitage	Klopfbereich	Niederspannung0
6300	110	*8x 1,25 %	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300 kVA ~ 100.000 kVA Dreiwicklungstransformator mit OLTC

Bewertet Kapazität (kVA)	Nennspannung und Anzapfbereich			Vektor Gruppe	Leerlauf aktuell (%)	Impedanzspannung (%)	Leerlauf Verluste (kW)	Unter Last Verluste (kW)
Bewertet Kapazität (kVA)	Hochspannung	Mittelspannung	Niedrige Spannung	Vektor Gruppe	Leerlauf aktuell (%)	Impedanzspannung (%)	Leerlauf Verluste (kW)	Unter Last Verluste (kW)
6300	110±8x 12,5 %	35,37.38,5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10,5 HV-LV: 17,5 ~ 18,5 MV-LV:6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
