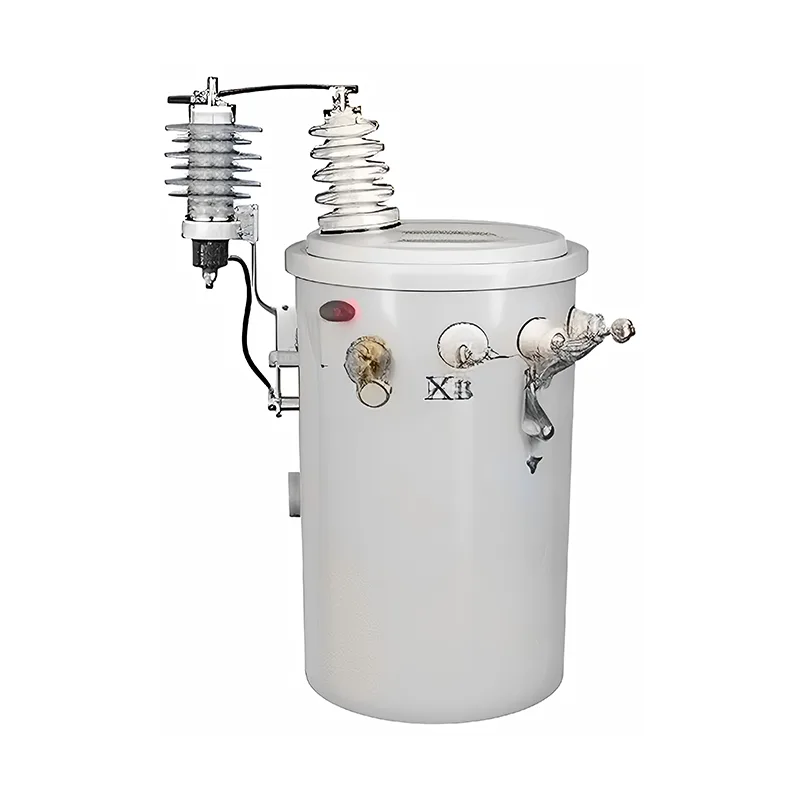

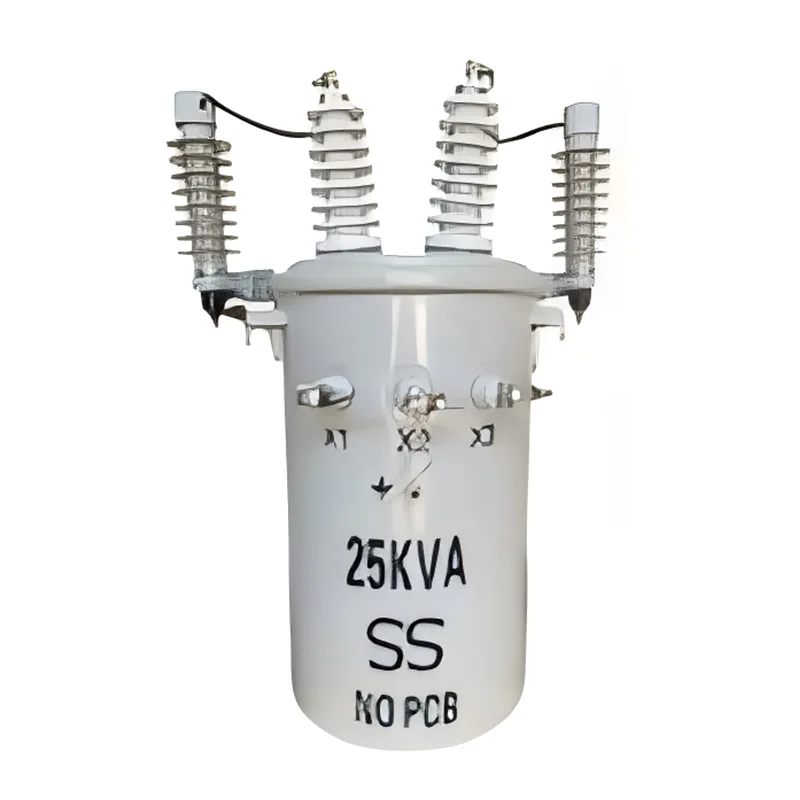

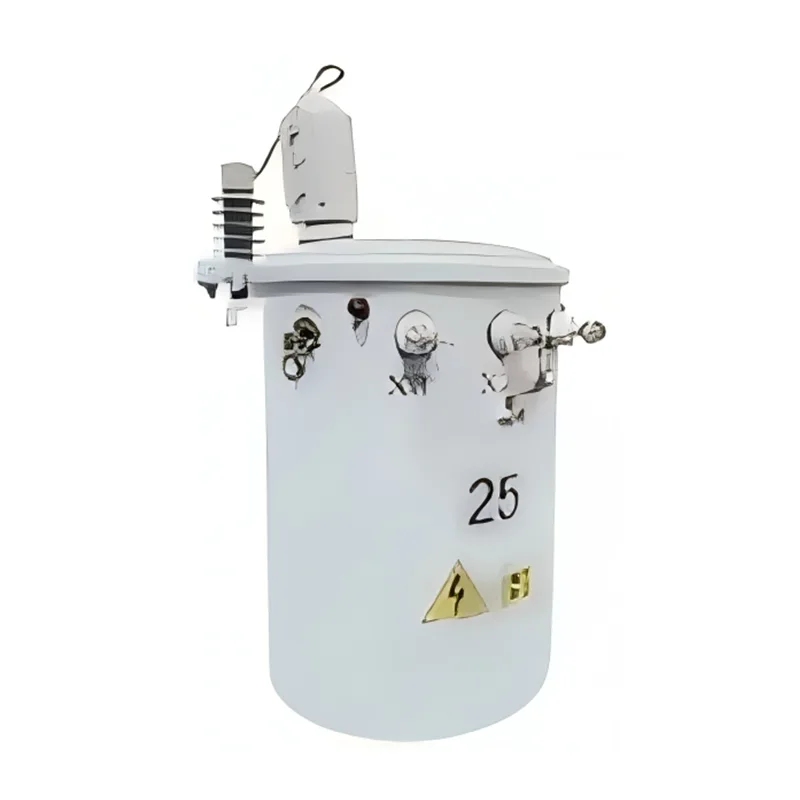

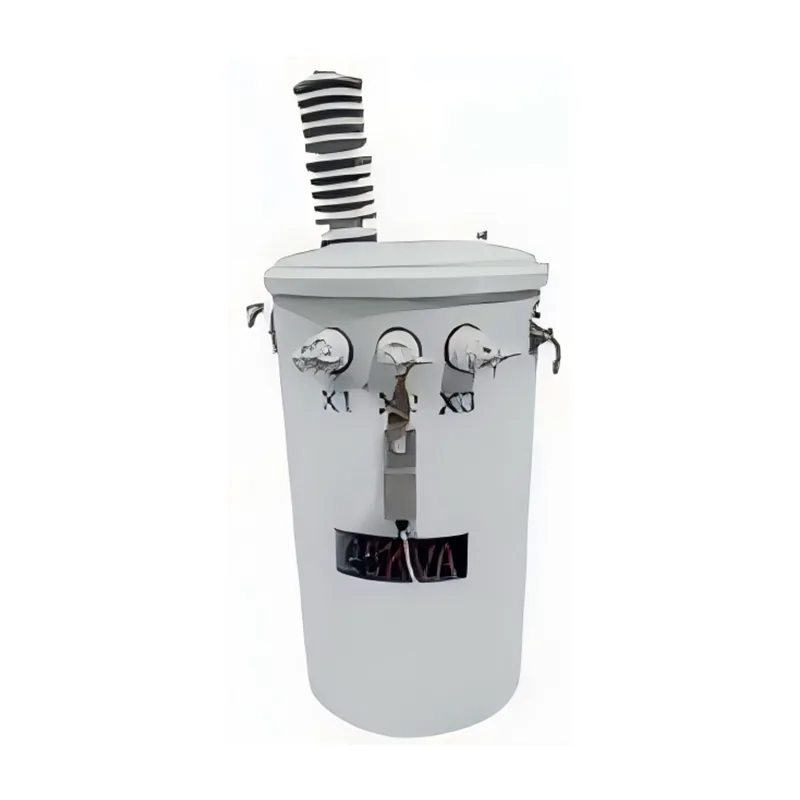

Einphasiger Überkopf-Verteilungstransformator

Dahu Electric ist ein professioneller Hersteller und Lieferant von einphasigen Freileitungstransformatoren in China. Wir übernehmen fortschrittliche Designkonzepte und wenden sie umfassend im Energiesystem zur Spannungsumwandlung und Energieübertragung an.

Anfrage absenden

Produktbeschreibung

Der einphasige CSP-Transformator ist ein leistungsstarkes elektrisches Gerät, das in Stromversorgungssystemen häufig zur Spannungsumwandlung und Energieübertragung eingesetzt wird. Dieser einphasige Überkopf-Verteilungstransformator verfügt über fortschrittliche Designkonzepte, die eine hervorragende elektrische Leistung und zuverlässige Betriebsstabilität gewährleisten.

Produktvorteile

Hohe Effizienz

Der CSP-Einphasentransformator nutzt hochwertige Kernmaterialien und Wicklungsdesigns, um geringe Verluste und einen hohen Wirkungsgrad zu gewährleisten und so die Betriebskosten effektiv zu senken.

Kompaktes Design

Der einphasige Überkopf-Verteilungstransformator verfügt über eine kompakte Struktur, die nur minimalen Platz einnimmt, wodurch er einfach zu installieren und zu warten ist und für verschiedene Anwendungsszenarien geeignet ist.

Hervorragende Isolationsleistung

Es verwendet hochwertige Isoliermaterialien, um einen sicheren Betrieb in Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit zu gewährleisten und die Lebensdauer zu verlängern.

Mehrere Spezifikationen

Der CSP-Einphasentransformator ist in verschiedenen Leistungsstufen und Spannungsstufen erhältlich, um den unterschiedlichen Kundenanforderungen gerecht zu werden.

Technischer Parameter

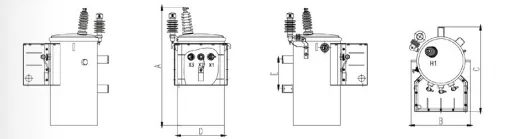

Typische Abmessungen und Gewichte I (C.R.G.O Core)

Bewertung (KVA)	HY (kV)	Wasserhähne (%)	LV (V)	Verlust (W)		Abmessungen (mm)					Gewicht (kg)
Bewertung (KVA)	HY (kV)	Wasserhähne (%)	LV (V)	Keine Ladung	Volle Ladung	A	B	c	D	E	Ölgewicht	Gesamtgewicht
15	7.2	+1/-3*2,5 %	120-240	60	180	1040	530	770	410	286	45	175
25				100	300	1040	530	775	410	286	46	178
37.5				113	413	1100	580	830	460	286	59	247
50				150	500	1180	580	830	460	286	62	294
75				225	750	1290	616	880	496	591	84	372
15	19.92	*2x2,5 %	120-240	58	185	1180	580	650	460	286	76	194
25				78	325	1155	580	660	460	286	75	217
37.5				100	480	1250	620	691	496	286	90	270
50				125	660	1235	645	725	524	286	109	308
75				165	900	1300	680	780	660	591	122	394

Typische Abmessungen und Gewichte II (amorpher Kern)

Bewertung (KVA)	HV (kV)	Wasserhähne (%)	LV (V)	Verlust(W)		Abmessung (mm)					Gewicht (kg)
Bewertung (KVA)	HV (kV)	Wasserhähne (%)	LV (V)	Keine Ahnung	Volle Ladung	A	B	C	D	E	Ölgewicht	Gesamtgewicht
10	7.62	*2x2,5 %	120-240	17	110	940	580	650	460	286	62	186
15				22	142	1020	580	650	460	286	64	220
25				33	210	1025	680	755	560	286	99	318
37.5				43	305	1060	730	805	610	286	120	393
50				50	410	1130	730	805	610	286	130	451
75				65	580	1280	780	875	610	591	154	560
10	14.4	22,5 %	120-240	12.5	260	1075	480	550	360	286	44	134
15				15.5	395	1085	500	580	380	286	44	150
25				24	500	1085	580	655	460	286	47	215
37.5				32	680	1245	580	655	460	286	69	282
50				38	800	1260	616	691	496	286	96	340
75				60	1000	1330	680	775	560	591	115	428
