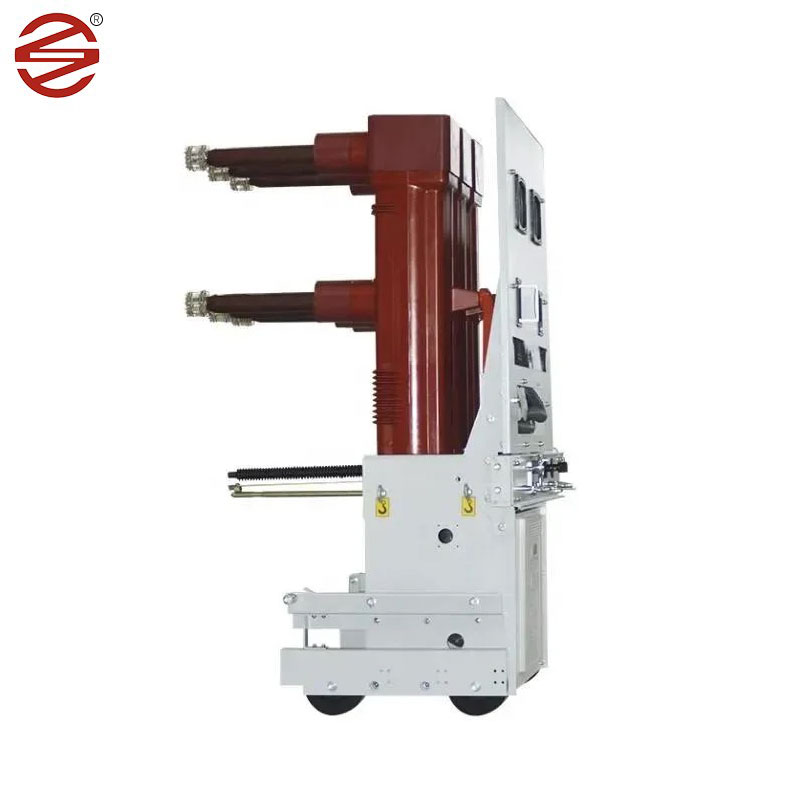

40,5 kV Vakuumschalter
  • 40,5 kV Vakuumschalter40,5 kV Vakuumschalter
  • 40,5 kV Vakuumschalter40,5 kV Vakuumschalter
  • 40,5 kV Vakuumschalter40,5 kV Vakuumschalter
  • 40,5 kV Vakuumschalter40,5 kV Vakuumschalter

40,5 kV Vakuumschalter

Der von Dahu Electric hergestellte 40,5-kV-Vakuumschalter ist für dreiphasige AC 50 Hz, 40,5 kV-System geeignet. Es kann für Industrie- und Bergbauunternehmen, Kraftwerke und Umspannwerke als Schaltlaststrom, Überlaststromstörungsstrom verwendet werden und für häufige Betriebsanlässe geeignet sind. Dieser Leistungsschalter übernimmt die Auf- und Ab -Anordnungsstruktur, die die Tiefe des Leistungsschalters effektiv reduziert. Und übernehmen zusammengesetzte Isolationsstruktur, dreiphasige Bogenlöschungskammer und assoziierter geladener Körper, der durch drei unabhängige Epoxidharz-Isolationsschalen getrennt ist.

Anfrage absenden

Produktbeschreibung

Nach Verwendung der Verbundinsolvenzstruktur erfüllt der 40,5 -kV -Vakuumschalter der Vakuum unter normalen Betriebsbedingungen und reduziert das Volumen des Leistungsschalters effektiv, der Haupt -Vakuum -Unterbrecher der Hauptleitungsschleife und die dynamische und statische leitende Verbindung im Isolierzylinder, so dass die Phase nur 300 mm beträgt. Die elektrischen Hauptverbindungen der Hauptkreis sind alle festen Anschlüsse mit hoher Zuverlässigkeit.


Produktdetails

Modularer Mechanismus

Modulares Mechanismus -Design, hoch standardisierte Struktur;

Der Mechanismus ist leicht zu montieren / zu zerlegen und leicht zu warten.

Hohe Zuverlässigkeit mit weniger Anzahl von Teilen

Integrierter Ladegriff, den Betrieb bequem und einfach macht


POT-Typ Stange

PA66 umweltfreundliches Isoliermaterial bietet leichtes Gewicht und hohe dielektrische Leistung.

Recycelbare und einfache Entsorgung nach Produktlebenszyklus;

Kostengünstig und zuverlässig;


Vakuumschalter

Erfüllt die Anforderungen der IEC- und GB -Standards vollständig;

Vollständige Verriegelung, Verhindern von Fehloperationen und Sicherheit in Betrieb;

Modulares Design, verkürzte Lieferzeit;

Kleine Eröffnungsrückprall und ausgezeichnete Leistung;


Leistungsvorteil

Das Produkt ist mit einem brennbaren permanenten Magnetenbetriebsmechanismus ausgestattet, der Mechanismus ist mit einem permanenten Magneten vom permanenten Magneten ausgestattet, um eine Haltekraft bereitzustellen, so dass der Schalter im offenen und geschlossenen Zustand aufrechterhalten wird, verglichen mit dem konventionellen Federbetriebsmechanismus. Die Anzahl der mechanischen Teile ist reduziert. Die mechanische Übertragungskette ist einzustiegen.


Hauptspezifikation der Hauptspezifikation

Projekt Einheit Parameter
Nennspannung KV 40.5
Bewertungsstrom A 1250 1600 2000、2500
Bewertetes Kurzschlussstrom bewertet Die 25 31.5 25 31.5
Dynamischer stabiler Strom (Spitzenwert) Die 63 80 63 80
4S thermischer stabiler Strom Die 25 31.5 25 31.5
Bewertungsstrom mit kurzer Kreislauf (Spitzenwert) Die 63 80 63 80
Breaking-Zeiten des Kurzschlussstroms Mal 20
Bewertungssequenz O-0.3 S-Co-180 S-Co.
Bewertungsisolierung
Ebene
1 min Stromfrequenz standspalten KV 95
Blitzimpuls widerstehen Spannung (Spitzenwert) 185
Mechanisches Leben Mal 10000
Bewertete Einzelkondensator Bank Eröffnung und aktuell A 630
Bewertetes Back-to-Back-Kondensator Bank Strom A 400
Spannung mit Energiespeichermotor bewertet V AC 、 DC: 110; 220
Nennleistung des Energiespeichermotors W ≤230
Energiespeicherzeit des Energiespeichermotors S ≤ 15
Nennspannung des Schließens und Öffnungsspule V DC: 110; 220
Bewertungsstrom des Schließens und Öffnungsspule A 1,05 (110 V) 0,96 (220 V)
Kontaktöffnung mm 20 ± 2
Kontaktschlag mm 7,5 ± 1,5
Drei-Phasen-Kombination verschiedener Perioden MS ≤2
Absprungzeit des Kontaktabschlusses MS ≤3
Hauptkreiswiderstand (ohne Wandkontakt) Baby ≤40
