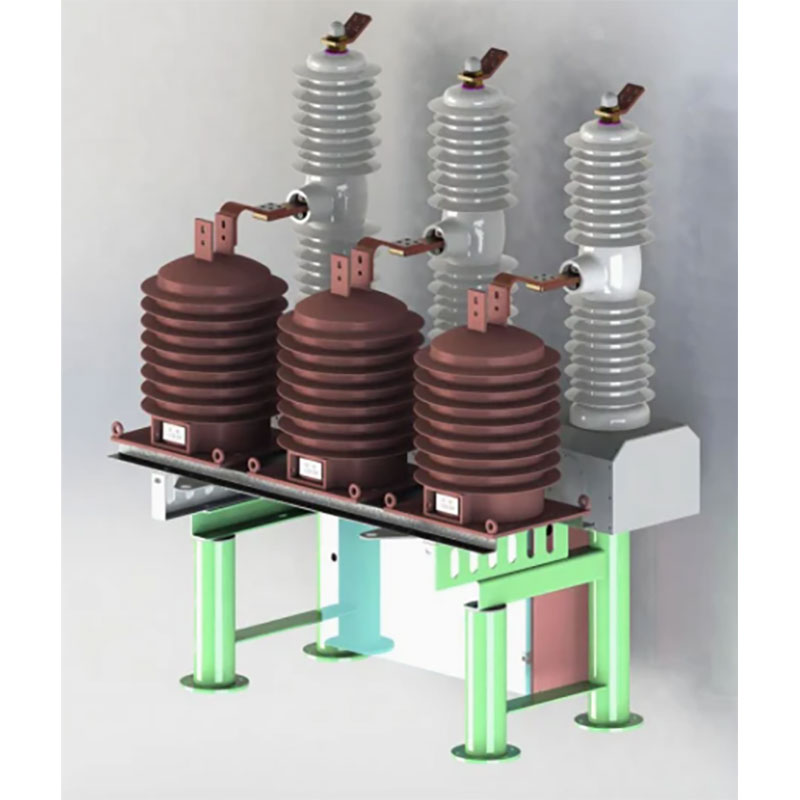

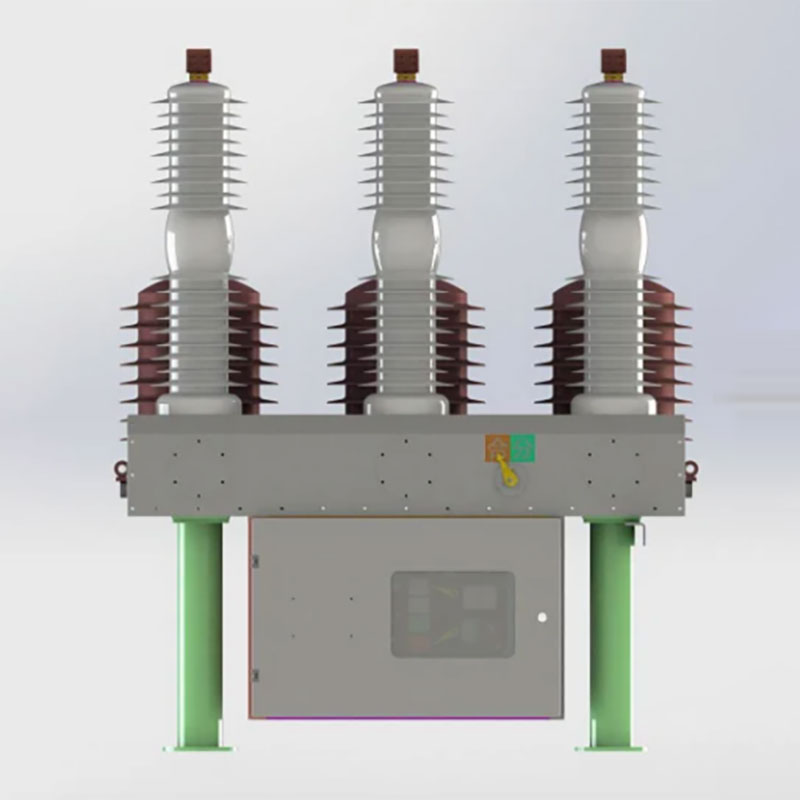

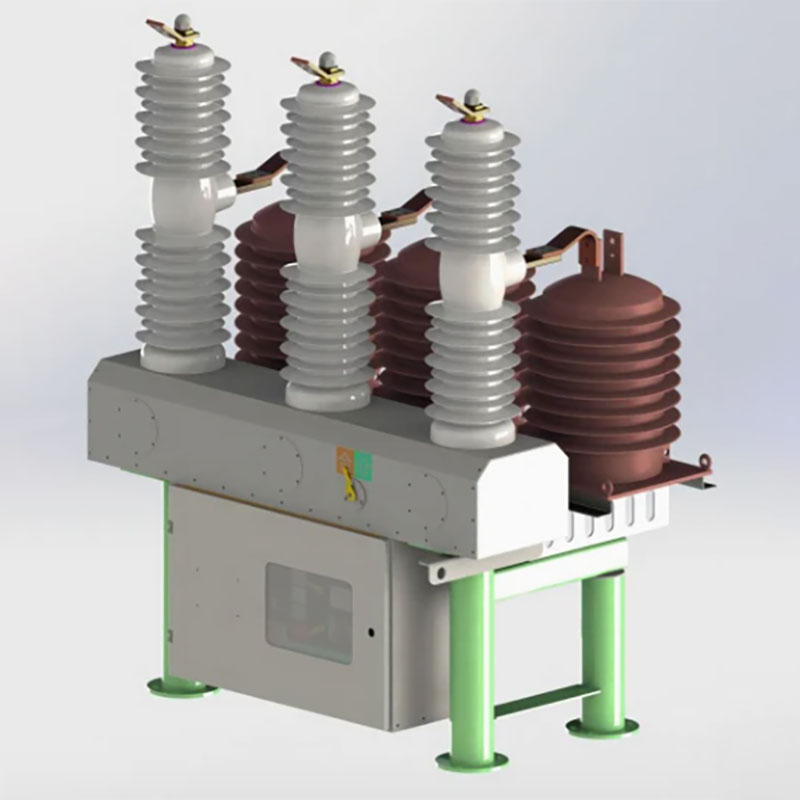

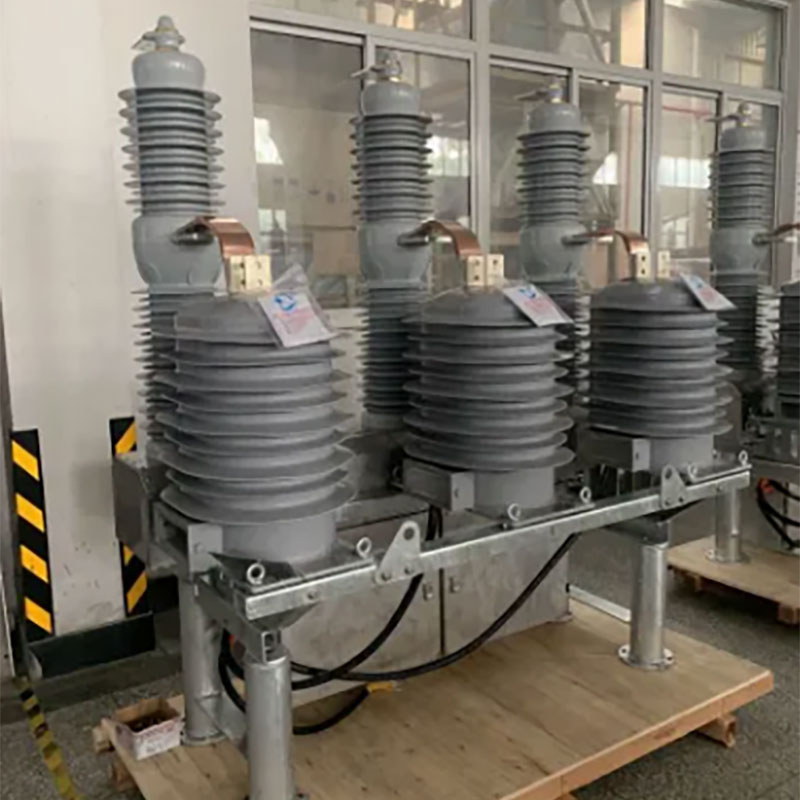

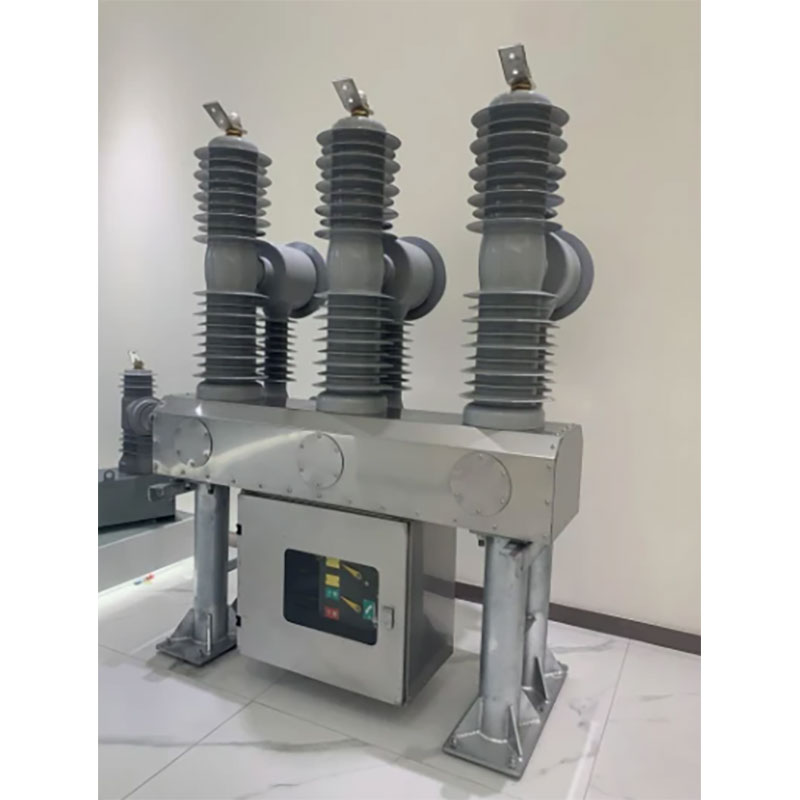

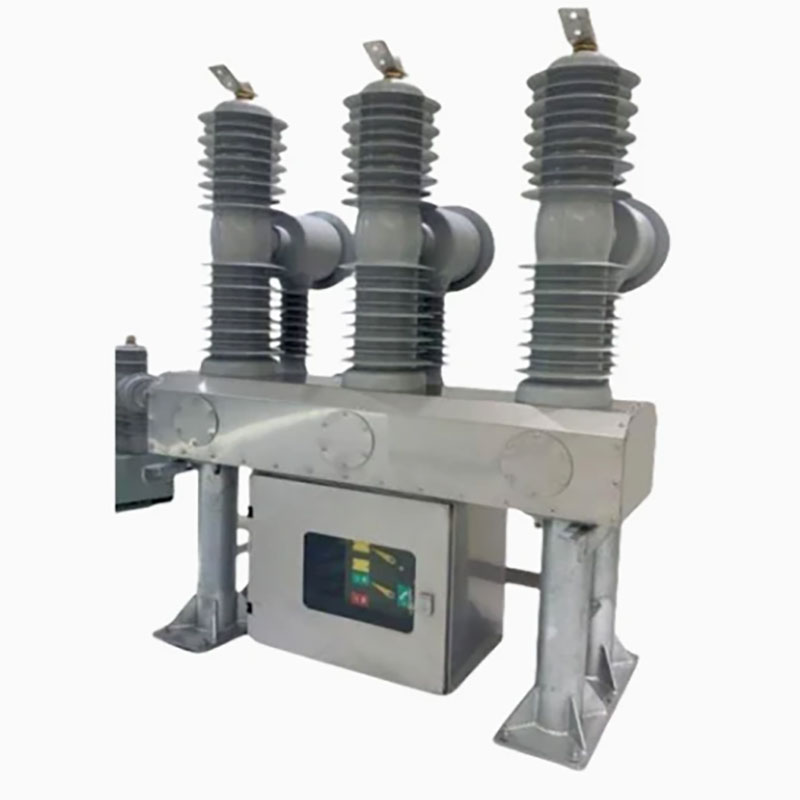

Vakuumschalter im Freien

Der von Dahu Electric hergestellte Vakuumschalter im Freien ist eine Außenverteilungseinheit mit einer Nennspannung von 40,5 kV und Frequenz 50 Hz, die für die Feeder -Seite des Umspannwerks und das Industrie- und Bergbauunternehmen für allgemeine Schutz, Steuerung und häufiges Betriebsbetrieb anwendbar ist.

Anfrage absenden

Produktbeschreibung

Der Hauptteil des Leistungsschalters verfügt über Vakuumauslöschung, einfache Struktur, leistungsstarke Unterbrechungsfähigkeit und Lebensdauer der langen Lebensdauer. Der Pol besteht aus Epoxidharz / Silikon -Gummi -Verbund -Isolator, ohne Öl und SF6 -Gas. Dieser massive isolierte Vakuum -Leistungsschalter ist umweltfreundlich ausgelegt.

Nach der Verwendung von Verbunddämmstruktur entspricht der Vakuumschalter im Freien unter normalen Betriebsbedingungen den Anforderungen an Luftabstand und Kriechentisteln und reduziert das Volumen des Leistungsschalters effektiv, der Haupt -Vakuum -Unterbrecher des leitenden leitenden Schleifens und die dynamische und statische leitende Verbindung werden im Isolierzylinder installiert, sodass die Phase nur 300 mm beträgt. Die elektrischen Hauptverbindungen der Hauptkreis sind alle festen Anschlüsse mit hoher Zuverlässigkeit.

Produktdetails

Modularer Mechanismus

Modulares Mechanismus -Design, hoch standardisierte Struktur;

Der Mechanismus ist leicht zu montieren / zu zerlegen und leicht zu warten.

Hohe Zuverlässigkeit mit weniger Anzahl von Teilen

Integrierter Ladegriff, den Betrieb bequem und einfach macht

POT-Typ Stange

PA66 umweltfreundliches Isoliermaterial bietet leichtes Gewicht und hohe dielektrische Leistung.

Recycelbare und einfache Entsorgung nach Produktlebenszyklus;

Kostengünstig und zuverlässig;

Vakuumschalter

Erfüllt die Anforderungen der IEC- und GB -Standards vollständig;

Vollständige Verriegelung, Verhindern von Fehloperationen und Sicherheit in Betrieb;

Modulares Design, verkürzte Lieferzeit;

Kleine Eröffnungsrückprall und ausgezeichnete Leistung;

Leistungsvorteil

Das Produkt ist mit einem brennbaren permanenten Magnetenbetriebsmechanismus ausgestattet, der Mechanismus ist mit einem permanenten Magneten vom permanenten Magneten ausgestattet, um eine Haltekraft bereitzustellen, so dass der Schalter im offenen und geschlossenen Zustand aufrechterhalten wird, verglichen mit dem konventionellen Federbetriebsmechanismus. Die Anzahl der mechanischen Teile ist reduziert. Die mechanische Übertragungskette ist einzustiegen.

Hauptspezifikation der Hauptspezifikation

Technische Parameter
NEIN.	Artikel			Einheit	Wert
1	Nennspannung			KV	40.5
2	Bewertungsisolierung Level (Meeresspiegel: 1000 m)	1 min Kraft Frequenz standhalten Stromspannung	Trockenentest		95
			Nasstest (Erde draußen Isolierung)		85
		Blitzimpuls standhalten Spannung (Peak) 1,2/50us			200
3	Bewertungsstrom			A	1600/2500
4	Bewertungsfrequenz			Hz	50/60
5	Bruchstrom mit Kurzschlusskreislauf			Die	31.5
6	Bewertungssequenz			O-0,3S-Co-180S- CO-180S-C
7	Bewertungszeit des Kurzschlusses Breaking Breaking Breaking Times			mal	20
8	Nenner Kurzschlussschließstrom (Peak)			Die	80
9	Bewertungsstrom bewertet				50
10	Kurzzeit bewertet dem Strom standhalten				31.5
11	Vollbrochene Zeit			S	<0,125
12	Kurzschluss -Kurzschlussdauer				4
13	Mechanisches Leben			mal	10000
14	Bewertungsspannung und Hilfskreis bewertet Stromspannung			V	110/220

Mechanische charakteristische Parameter des Leistungsschalters

NEIN.	Artikel	Einheit	Wert
1	Kontakturance	mm	18 ± 1
2	Kontakt übertraven	mm	6 ± 1
3	Öffnungsgeschwindigkeit	MS	1,6 ± 0,2
4	Schließgeschwindigkeit	MS	0,8 ± 0,2
5	Gleichzeitigkeit von drei Phasenöffnungen und Schließen	MS	≤2
6	Phasenabstand	mm	680 ± 2
7	Kontaktieren Sie die Absprungzeit	MS	≤3
8	Jede Phasenleitkreiswiderstand	Baby	≤ 60
9	Schließzeit	MS	25 ~ 60
10	Öffnungszeit	MS	20 ~ 50
11	Nennleistung Frequenz des Energiespeichermotors	W	110
12	Nennspannung des Energiemotors	V	220
13	Max./min.motor spannung		120%/80%
14	Bewertungsspannung bewertet		220
15	Max./Min. Schließen der Betriebsspannung		120%/80%
16	Bewertungsspannung bewertet		220
17	Max./Min. Öffnungsspannung		120%/65%

Technische Parameter des Betriebsmechanismus
NEIN.	Artikel		Einheit	Wert
1	Bewertungsspannung	Tripper eröffnen	V	AC220
		Tripper schließen		AC220
2	Bewertungswiderstand	Tripper eröffnen	Ω	56
		Tripper schließen		56
3	Nennleistung Frequenz	Tripper eröffnen	W	320
		Tripper schließen
4	Energiespeichermotoritätsfrequenz			110
5	Nennspannung der Motorergiespeicherung		V	AC220
6	Energiespeicherzeit		S	≤ 10
